Hauteur de la remorque à clôture : spécifications des ridelles, des piquets et du chargement

Lorsque les acheteurs recherchent “ hauteur de semi-remorque à ridelles ”, la réponse se trouve dans le choix de la semi-remorque elle-même, et non dans une dimension de catalogue. La hauteur de semi-remorque à ridelles, qui englobe la hauteur des ridelles, l'emplacement des supports de ridelles, l'écartement des ridelles de chargement et les dimensions de la ridelle avant, détermine la capacité de chargement, la conformité réglementaire et l'intégrité structurelle de la remorque pendant le transport. Cet article explique comment ces éléments déterminent la hauteur minimale des ridelles en fonction des caractéristiques du chargement, comment les réglementations du marché cible limitent cette hauteur et comment communiquer clairement vos spécifications à un fabricant chinois.

Que signifie la ‘ hauteur de clôture ’ dans le cadre de l'acquisition de remorques ?

Lors de l'achat d'une remorque, la “ hauteur de ridelle ” fait référence au système de ridelles et de supports de ridelles qui détermine la capacité de chargement, et non à une dimension résidentielle ou à une dimension de catalogue. Lorsqu'un responsable des achats s'enquiert de la hauteur de ridelle, la décision prend en réalité en compte quatre éléments interdépendants : la hauteur des ridelles, l'emplacement des supports de ridelles, le gabarit des ridelles de chargement et la hauteur de la ridelle avant.

Chaque variable a une incidence sur les conséquences en aval. La hauteur des ridelles détermine le volume de confinement de la charge. L'espacement des supports de ridelles influe sur la résistance au déplacement latéral de la charge. La hauteur de la ridelle avant contrôle le mouvement vers l'avant lors du freinage : une ridelle avant de 200 mm, adaptée aux machines à palettes, ne parviendra pas à contenir le grain en vrac qui se déplace vers l'avant lors d'un freinage d'urgence, même si les ridelles latérales sont correctement dimensionnées. Il ne s'agit pas de simples mesures esthétiques.

Une source fréquente d'erreurs de fabrication lors de l'approvisionnement de remorques est de considérer la hauteur des ridelles comme une simple dimension plutôt que comme une spécification système. Dans le cadre des activités d'approvisionnement de Genron, l'erreur la plus courante liée à un seul paramètre est la spécification de la hauteur des ridelles en millimètres par l'acheteur, tandis que l'espacement des logements de piquets et la qualité de soudure sont laissés aux spécifications par défaut du fabricant — une lacune qui se traduit par des dommages dus au déplacement latéral dès les premiers passages sur route accidentée.

Comment le type de chargement détermine la hauteur minimale des ridelles

La hauteur minimale des ridelles varie en fonction de la densité du chargement, de la position du centre de gravité et du risque de déplacement pendant le transport. Le raisonnement est inverse à celui adopté par la plupart des acheteurs se basant sur les catalogues : il s’agit d’analyser le comportement du chargement en cas de déplacement dû à la charge, puis de déterminer la hauteur minimale des ridelles pour le contenir.

La limite de classification est plus importante que les chiffres individuels. Pour les marchandises emballées ou unitisées (marchandises palettisées, machines en caisses, acier en fagots), les piquets servent principalement de points d'ancrage pour le sanglage. Les panneaux latéraux servent tout au plus de guides latéraux, et leur hauteur importe moins que la position des logements de piquets et l'angle des sangles. Dès que la cargaison devient un matériau en vrac, granulaire ou sujet au tassement, le panneau devient la paroi de confinement principale, et sa hauteur doit être calculée en fonction du volume de la charge et de la position du centre de gravité.

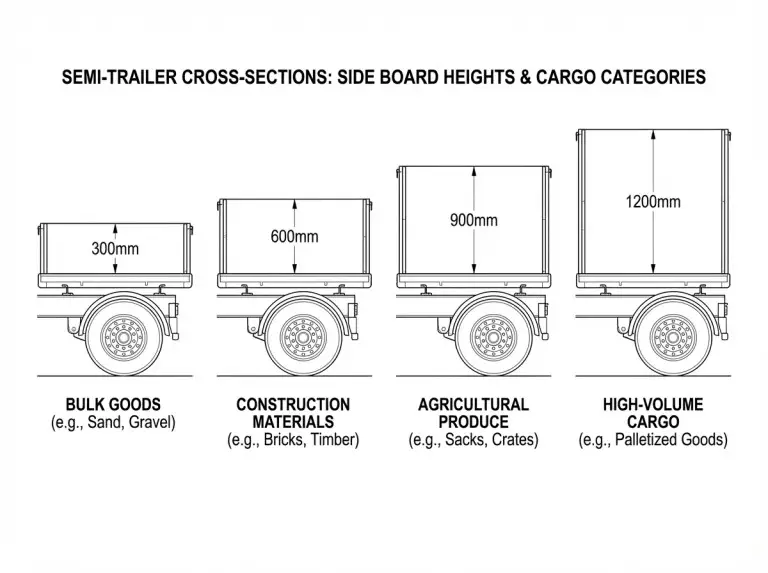

Le tableau ci-dessous associe les différentes catégories de chargement aux hauteurs minimales recommandées des ridelles, d'après l'analyse par Genron des plans standard de cinq usines de production de remorques chinoises et leur concordance avec les directives d'arrimage du chargement des marchés cibles. Ces valeurs sont indicatives ; les dimensions définitives doivent être validées en fonction des paramètres spécifiques de votre chargement, de la réglementation du marché de destination et après examen par le service technique du constructeur.

Compréhension spécifications de la semi-remorque de clôture Cela permet aux équipes d'approvisionnement d'aligner dès le départ les exigences de hauteur des planches avec la conception structurelle de la remorque.

Tableaux standard (300–600 mm) : Points forts et points faibles de cette gamme

Les ridelles de hauteur comprise entre 300 et 600 mm conviennent aux marchandises palettisées ou ensachées dont la géométrie est prévisible et où le principal risque est le déplacement latéral plutôt que le débordement. Dans ce cas, elles servent de rail de guidage et non de paroi de confinement.

Le mode de défaillance est systématique : les acheteurs sous-dimensionnent cette gamme car la remorque semble convenir au chargement. Dans la cour, les sacs de ciment, empilés sur trois rangées et à 450 mm du rebord supérieur, paraissent bien contenus. Après 80 km de route non goudronnée, les vibrations provoquent un tassement et un déplacement de la pile. Un rebord de 450 mm n’offre quasiment plus de résistance une fois que la surface de chargement n’est plus verticale. Les dégâts — sacs écrasés, chargement déplacé, rupture des sangles — apparaissent au premier virage serré après la portion accidentée, et non au point de tassement.

Dans le cadre d'un projet d'approvisionnement soutenu par Genron sur un corridor agricole d'Afrique de l'Est, un acheteur avait spécifié des plateaux de 400 mm pour des sacs d'engrais, se basant sur une livraison précédente effectuée sur routes goudronnées avec des plateaux de même hauteur. Or, le trajet comprenait 200 km de routes secondaires non goudronnées. L'inspection après livraison a révélé une déformation des plateaux et une rupture de la soudure d'un support de piquet à l'arrière gauche. La cause principale résidait dans une hauteur de plateau insuffisante et une épaisseur de tôle d'acier de 3 mm, conforme aux spécifications du fabricant pour les chargements standard, et non adaptée à la densité de charge ni aux conditions de vibration propres à ce corridor.

Planches de grande hauteur (600–1 200 mm) pour cargaisons en vrac

La marque des 600 mm correspond à la limite de classification structurelle des plans standard des fabricants chinois, d'après l'analyse par Genron des plans de production de cinq usines des provinces du Shandong et du Henan. En dessous de ce seuil, la plupart des fabricants appliquent leurs spécifications standard d'écartement des piquets et de soudure par poches. Au-dessus, un calcul structurel spécifique est généralement requis, prenant en compte l'épaisseur des parois des piquets, la longueur des soudures par poches et le ferraillage des poutres de plancher.

Les acheteurs qui spécifient des charges supérieures à 600 mm doivent s'assurer que le renforcement structurel du fabricant prend en compte le profil de charge réel, et non uniquement la hauteur. Une planche de 900 mm montée sur un support de piquet standard conçu pour une charge de 600 mm présentera une fatigue de la soudure du support après 50 à 80 cycles de charge sur des terrains accidentés. La hauteur de la planche semble correcte ; la défaillance se situe au niveau de la liaison piquet-sol, un aspect que la seule mesure de la hauteur ne permet pas de détecter.

Pour les acheteurs comparant remorque à clôture vs remorque à parois latérales Dans les configurations à ridelles hautes, la différence structurelle entre les deux conceptions est la plus significative. Principale distinction : les ridelles des remorques à ridelles sont généralement amovibles et reposent sur la liaison entre les montants et les encoches comme principal point d’appui ; les remorques à ridelles intègrent le panneau dans une structure continue. Pour les marchandises en vrac de 800 mm ou plus, la configuration à ridelles offre généralement un meilleur maintien de la charge, même en cas de mouvements latéraux répétés.

Pour les chargements de minéraux en vrac de 800 mm et plus, l'épaisseur de la tôle d'acier doit être de 4 à 5 mm, en fonction de la densité de la charge et des conditions de vibration pendant le transport. L'épaisseur standard de 3 mm indiquée sur les plans des fabricants convient aux chargements emballés ; elle est insuffisante pour le minerai de fer ou le charbon transportés sur des routes accidentées.

Plateau sans ridelles : quand les piquets prennent le dessus

Les engins lourds, les équipements de construction et les structures métalliques surdimensionnées ne nécessitent pas de ridelles latérales. Leur charge excède la capacité de retenue de tout système de ridelles, et la stratégie de confinement repose alors exclusivement sur des tendeurs à chaînes et des sangles à cliquet ancrées dans des logements de piquets.

Pour ce type de chargement, la hauteur de la remorque à hayon dépend de la position des supports de piquets, de la hauteur de dépassement des piquets au-dessus du plateau et de l'angle d'arrimage. Un piquet dépassant de 150 mm au-dessus du plateau crée une géométrie d'arrimage différente d'un piquet dépassant de 300 mm ; cette différence influe sur l'angle des sangles et sur les composantes verticales et horizontales effectives des forces à chaque déplacement de la charge. L'espacement des supports de piquets doit être spécifié en millimètres, d'axe en axe. Les schémas des fabricants chinois pour les remorques standard prévoient généralement un espacement de 600 à 800 mm d'axe en axe, mais le transport d'engins lourds peut nécessiter un espacement plus réduit ou des supports supplémentaires au milieu de la travée, en fonction de l'encombrement du chargement.

Pour toute application de transport de machines, spécifiez clairement l'espacement des logements de piquets et la hauteur de saillie des piquets. N'acceptez pas la mention “ espacement standard ” dans les spécifications écrites.

Limites réglementaires de hauteur par marché cible

Les plafonds de hauteur totale des véhicules, les limites de charge par essieu et le code de la route national fixent la configuration maximale autorisée des ridelles sur chaque marché. L'ajout de ridelles plus hautes augmente le poids à vide de la remorque, relève le centre de gravité de l'ensemble et peut faire dépasser la hauteur totale autorisée. Dans les sections suivantes, l'expression “ hauteur totale du véhicule ” désigne la hauteur combinée du tracteur et de la remorque chargée ; c'est cette valeur qui détermine la conformité d'une configuration de ridelles donnée sur un axe routier spécifique.

Afrique : Limites de hauteur et de charge

La réglementation du transport routier de marchandises en Afrique subsaharienne varie considérablement selon les corridors et les pays. La plupart des États membres de la Zone de libre-échange tripartite (ZLE) appliquent des limites maximales de masse brute des véhicules (MBU) et des plafonds de hauteur totale ; toutefois, les valeurs précises diffèrent selon les pays et leur statut de ratification. Les limites de hauteur totale des véhicules dans la région se situent le plus souvent entre 4,0 et 4,3 m dans la documentation des partenaires logistiques et les guides de transport spécifiques aux corridors consultés par Genron. Cependant, les acheteurs doivent obtenir une confirmation écrite de leur partenaire logistique pour chaque corridor et pays, car la mise en œuvre et l’application de la réglementation varient sensiblement d’un pays à l’autre.

Les États membres de la Communauté d'Afrique de l'Est ont harmonisé les normes de charge à l'essieu au niveau du cadre réglementaire, les limites spécifiques et le niveau d'application des contrôles de surcharge variant d'un État membre à l'autre. La conséquence pour les spécifications des remorques est directe : une configuration de ridelles de 1 200 mm de hauteur sur une remorque cargo standard augmente sensiblement le poids à vide et relève le centre de gravité chargé. Sur les axes routiers d'Afrique de l'Est et d'Afrique australe où les contrôles de pesage sont fréquents – y compris les axes nord et centre –, les pénalités pour surcharge sont suffisamment importantes pour que le choix de la hauteur des ridelles prenne en compte le compromis avec la charge utile, et non uniquement le confinement du chargement.

Asie du Sud-Est : Données de référence de l'ASEAN et variations locales

Les normes harmonisées de l'ASEAN fixent une limite de hauteur totale des véhicules de 4,0 m pour la plupart des États membres, conformément à l'Accord-cadre de l'ASEAN sur la facilitation du transit des marchandises. L'application de ces normes et les limites spécifiques à chaque corridor varient sensiblement au sein de la région : le Vietnam, la Thaïlande et l'Indonésie appliquent chacun des règles nationales qui divergent de la norme régionale sur certains points. Les acheteurs doivent donc vérifier les exigences spécifiques à chaque corridor auprès d'un partenaire logistique local plutôt que de se fier uniquement à la valeur de référence régionale.

Moyen-Orient et Amérique latine : Principes de base de la conformité

Plusieurs États membres du Conseil de coopération du Golfe (CCG) appliquent des systèmes d'autorisation pour les chargements dépassant les seuils de hauteur standard, en fonction de l'itinéraire, du type de cargaison et des exigences de demande préalable. En Amérique latine, les normes d'arrimage ABNT NBR du Brésil définissent les spécifications minimales des piquets et des ridelles acceptables pour une exploitation légale. Ces exigences diffèrent des normes chinoises GB par défaut et doivent être confirmées auprès d'un partenaire logistique local avant de finaliser le cahier des charges.

Pour tous les marchés cibles : obtenez une référence réglementaire écrite de votre partenaire logistique avant de finaliser le cahier des charges. Une remorque autorisée à passer la douane dans un port peut être refusée lors d’un contrôle à un poste de contrôle intérieur en raison de l’interprétation différente de la même réglementation par une autre autorité.

Comment spécifier la hauteur d'une remorque à clôture sans ambiguïté

Pour spécifier la hauteur des ridelles à un fabricant chinois, il est impératif de fournir des dimensions millimétriques précises et une liste complète des paramètres structurels avant le début de la production. Les plans par défaut des fabricants chinois sont conformes aux normes britanniques (GB), qui diffèrent des exigences du marché de destination sur trois points essentiels : la hauteur des ridelles (généralement de 400 à 500 mm pour les semi-remorques standard et d'environ 600 mm pour les configurations à ridelles hautes, d'après l'analyse des plans réalisée par Genron sur cinq sites de production), l'épaisseur de la tôle d'acier (généralement 3 mm pour les ridelles standard) et le type de mécanisme de verrouillage (généralement une soudure fixe, sauf indication contraire). Chacune de ces spécifications par défaut convient à certaines applications et est inadaptée à d'autres. La seule façon d'éviter de recevoir une semi-remorque non conforme est de remplacer les spécifications par défaut du fabricant par vos propres spécifications, par écrit, avant le début de la production.

Liste de vérification des paramètres avant confirmation de la commande

Veuillez soumettre les paramètres suivants par écrit avant la confirmation de votre commande :

• Hauteur des ridelles en millimètres — mesurée de la surface du plateau de la remorque jusqu'au sommet de la ridelle
• Nombre de sections de planches (dans le cas d'un système à planches et piquets) et hauteur individuelle des planches
• Espacement des poches de piquets le long de la remorque (d'axe en axe, en millimètres)
• Spécifications du matériau du piquet (nuance d'acier) et épaisseur minimale de paroi
• Spécifications du matériau du panneau (qualité d'acier, épaisseur de la tôle) et traitement de surface
• Type de mécanisme de verrouillage : soudure fixe, goupille amovible ou charnière pliante avec verrou homologué
• Spécifications de la hauteur et du matériau de la tête de lit
• Hauteur totale de la remorque en configuration de plateau maximale (à comparer avec le plafond légal routier pour le corridor cible)
• Impact du poids à vide de la configuration du plateau par rapport au poids à vide du plateau de base

Hauteur de la clôture de verrouillage dans l'annexe technique

Chaque commande confirmée prise en charge par Genron comprend une annexe technique jointe au bon de commande, couvrant au minimum les éléments suivants :

• Dimension en millimètres avec plage de tolérance (par exemple, “ Hauteur du panneau latéral : 800 mm ±10 mm, mesurée de la surface du pont au bord supérieur ”)
• Numéro de dessin de référence avec date de révision
• Qualité et épaisseur du matériau, avec l'équivalent chinois GB cité.
• Mécanisme de verrouillage ou de retrait décrit et schématisé
• Espacement des poches de piquet spécifié d'axe en axe
• Confirmation écrite du fabricant requise avant la mise en production

Exigez du fabricant qu'il retourne un exemplaire signé, mentionnant le nom de son ingénieur de production et la date. Ce document constitue un point de référence pour toute contestation relative à l'inspection de la livraison.

La qualité des soudures des poches de sertissage exige une confirmation écrite distincte. D'après l'expérience de Genron, les poches qui cèdent sous l'effet de cycles de charge latérale sur des tracés accidentés présentent systématiquement une longueur ou une pénétration de soudure insuffisante, et non un aspect du cordon de soudure, qui semble acceptable à l'inspection visuelle. Demandez une documentation d'inspection des soudures ou une vérification photographique dans le cadre des contrôles qualité avant expédition. capacité de charge de la remorque à parois latérales Dans les applications de transport de marchandises en vrac, les spécifications structurelles des piquets et des poches sont aussi importantes que la hauteur du plateau elle-même.

Conclusion

La hauteur des semi-remorques à ridelles (hauteur des ridelles, configuration des supports de ridelles, dimensions de la ridelle avant et autres paramètres structurels) est une décision d'achat déterminante pour le maintien du chargement, la conformité réglementaire et la durée de vie de la remorque. La hauteur minimale requise dépend de la densité du chargement, de son profil et de son comportement en conditions de transport. La hauteur maximale autorisée est fixée par la réglementation routière en vigueur sur votre marché cible, laquelle varie selon les pays et les axes de transport. Cette réglementation doit être confirmée par écrit auprès d'un partenaire logistique local avant la finalisation du cahier des charges.

Le schéma récurrent dans les commandes exécutées sans retouche est le suivant : chaque paramètre de hauteur de clôture est défini par écrit avant la première soudure. Les litiges liés à la livraison commencent par des paramètres laissés aux valeurs par défaut des plans du fabricant (épaisseur des panneaux, espacement des logements de piquets, spécifications de soudure), et non par la hauteur des panneaux elle-même.

Si votre processus d'approvisionnement gagnerait à bénéficier d'un examen technique structuré avant la confirmation de la commande, découvrez notre gamme complète de Semi-remorque de clôture Pour toute configuration, n'hésitez pas à nous contacter — notre équipe se fera un plaisir de travailler avec vous sur les paramètres.

FAQ

Ma charge de grains n'atteint que 700 mm au chargement — puis-je spécifier des planches de 700 mm ?

Non. Les grains se déplacent latéralement au freinage et se tassent sous l'effet des vibrations. Une hauteur de remplissage statique de 700 mm se traduit par une pression vers l'extérieur bien supérieure après un transport sur route accidentée. Les panneaux de spécifications sont basés sur le comportement maximal prévu du chargement en mouvement, et non sur le niveau de remplissage de la cour.

J'ai reçu un devis d'un fabricant pour des panneaux de 800 mm — comment puis-je savoir si la structure a réellement été recalculée ?

Demandez par écrit l'épaisseur des parois de piquet, la longueur des soudures par poche et la section des poutres de plancher. Si le devis n'indique que la hauteur des planches et le prix total, cela signifie que la structure n'a pas été recalculée : le fabricant a ajouté des planches plus hautes à une ossature standard. Avant d'accepter le devis, demandez le plan mis à jour avec la date de révision.

À quel moment une remorque aux normes britanniques est-elle généralement signalée sur les routes africaines : au port ou à l’intérieur des terres ?

Dans la plupart des cas, les contrôles se font à l'intérieur des terres. Le dédouanement portuaire se concentre généralement sur la documentation. L'arrimage du chargement et la conformité de la hauteur sont généralement contrôlés aux stations de pesage situées sur les axes intérieurs, où les autorités compétentes et les critères de contrôle diffèrent de ceux du port d'entrée. Une remorque ayant passé le port peut encore être contrôlée 300 km plus loin sur son itinéraire, selon l'interprétation d'une autre autorité.

Nous avons confirmé la hauteur du plateau par courriel — quels sont les risques réels si nous omettons l'annexe technique ?

Le fabricant se base sur les paramètres par défaut de son plan pour chaque élément non spécifié. La hauteur des panneaux sera probablement conforme. En revanche, l'espacement des poches de fixation, l'épaisseur de la tôle et les spécifications de soudure ne le seront pas. Ces défauts ne sont pas visibles à l'œil nu ; ils se manifestent par une fatigue des soudures ou une déformation des panneaux après le premier passage en charge sur route accidentée, auquel cas une correction nécessite une refonte structurelle, et non un simple ajustement.
