Le choix du châssis repose sur quatre variables : la taille et le type de conteneur, le poids du chargement, l’environnement du trajet et la réglementation en vigueur. Toute modification de l’une de ces variables entraîne une modification du châssis approprié. Un châssis adapté à un corridor de transport portuaire fixe peut ne pas convenir à une flotte de conteneurs de longueurs variées traversant plusieurs juridictions. Ce guide présente les principaux types de châssis, les critères de décision essentiels et les erreurs de spécification les plus fréquentes.
Table des matières
Quel est le rôle d'un châssis de conteneur dans la chaîne intermodale ?
Un châssis conteneur — également appelé remorque squelettique Le châssis intermodal (ou châssis porte-conteneurs) est un châssis de semi-remorque conçu pour transporter des conteneurs maritimes ISO entre les ports, les gares de triage, les entrepôts et les points de livraison. Contrairement aux plateaux classiques, les châssis porte-conteneurs utilisent des systèmes de verrouillage par rotation à chaque coin pour sécuriser les conteneurs pendant le transport. Aucun sanglage supplémentaire n'est nécessaire.
Le châssis constitue l'élément structurel essentiel du transport intermodal. Lors du transfert d'un conteneur du navire à la route, le châssis détermine la rapidité, la sécurité et la conformité de cette opération aux normes des terminaux. Une géométrie de châssis inadaptée au type de conteneur engendre des risques de déplacement sous charge et des dépassements potentiels de hauteur ou de poids pendant le transport. Nous insistons sur ce point lors de chaque discussion relative aux spécifications, car les conséquences se manifestent souvent tardivement, notamment au niveau du poste de pesage ou à l'entrée du terminal.
Pourquoi considérer les différents types de châssis comme interchangeables crée-t-il un risque ?
Il s'agit de l'erreur la plus fréquente — et la plus facile à éviter — dans la planification des flottes intermodales. Un châssis standard à double essieu transportant un conteneur lourd de 40 pieds peut dépasser les limites d'essieux autorisées sur un corridor soumis à des restrictions de hauteur. Un châssis standard à plateau transportant un conteneur grand volume peut entraîner une infraction de hauteur avant même que le camion n'atteigne le terminal.
Dans les opérations où le chargement comprend à la fois des conteneurs grand volume et des conteneurs standards, nous constatons que la vérification de la hauteur de chargement doit être effectuée dès la planification de l'itinéraire, et non au moment de l'expédition. Lorsque les équipes supposent qu'un châssis ayant passé le contrôle de poids brut est autorisé pour chaque itinéraire, il en résulte souvent un refus au terminal ou une mise en demeure, ce qui oblige à réaffecter le châssis et retarde le déchargement du fret.
Principaux types de châssis de conteneurs et leurs applications
Les types de châssis sont classés selon différents critères : géométrie structurelle, nombre d’essieux, longueur ajustable… Il est essentiel de comprendre quel critère détermine une classification donnée avant de comparer les options.

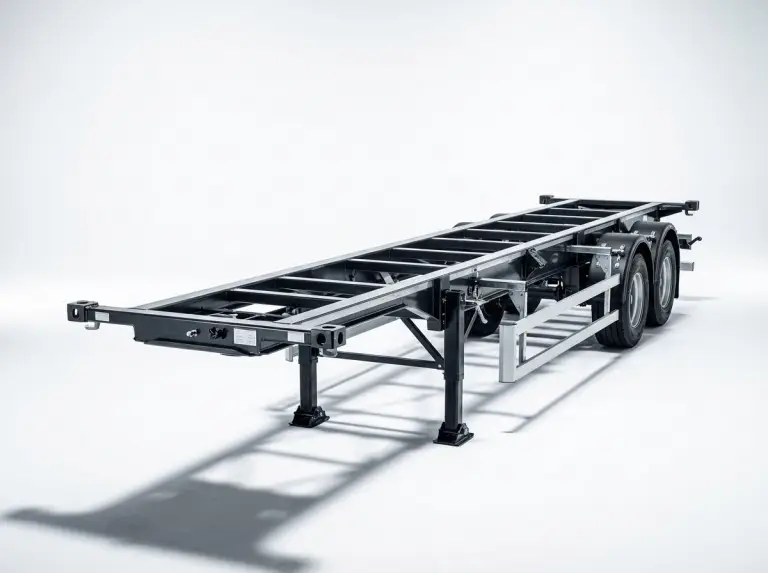

Châssis squelette
Un châssis squelettique supporte le conteneur uniquement par ses quatre coins, grâce à des verrous à rotation. La structure est ouverte ; il n'y a pas de pont fermé. Pour une description technique plus détaillée de cette conception, consultez notre guide sur Qu'est-ce qu'une semi-remorque squelette ?. Cela permet de maintenir un poids à vide faible par rapport à la capacité de charge, ce qui est important lorsqu'on travaille à proximité des limites de poids total autorisé en charge du véhicule.
Les châssis squelettes sont la norme pour le transport de conteneurs ISO de 20 et 40 pieds, que ce soit pour le transport portuaire, le chargement ferroviaire ou la livraison routière. Il s'agit également du format de base utilisé par les transporteurs routiers. La semi-remorque de Genron Les programmes de conception et de personnalisation sont basés sur ce principe. Pour les opérations utilisant des conteneurs de tailles prévisibles sur des itinéraires établis, un châssis squelette constitue généralement la configuration de base la plus efficace. Il n'est pas adapté aux conteneurs grand volume sur les itinéraires sans autorisation de transport confirmée, ni aux marchandises nécessitant un pont fermé.

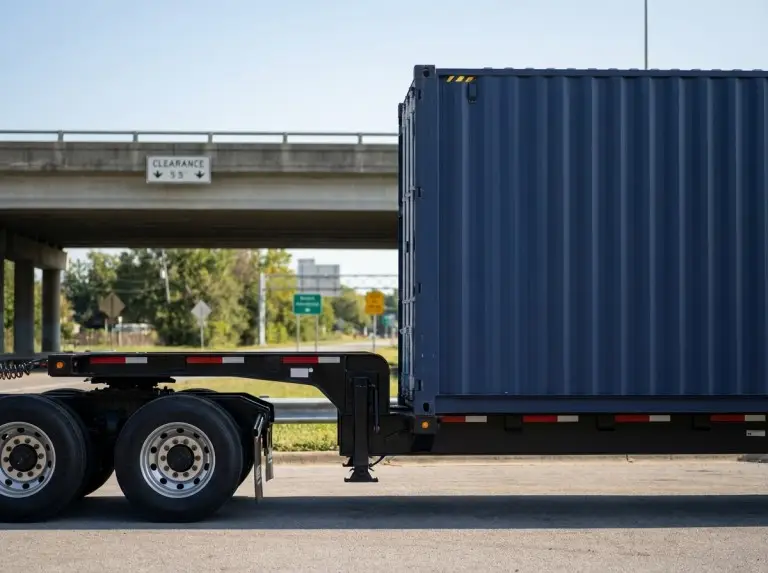

Châssis à col de cygne
A châssis à col de cygne L'utilisation d'une partie avant encastrée permet d'abaisser la hauteur du pont. Ceci crée un dégagement vertical supplémentaire pour les conteneurs plus hauts que la hauteur ISO standard (généralement 2,90 m pour les conteneurs high-cube). Le pont abaissé abaisse également le centre de gravité du conteneur, ce qui améliore sa stabilité lors des transports chargés.
Les châssis à col de cygne sont une solution courante pour le transport de conteneurs de grande hauteur. Cependant, il est plus juste de dire que les opérations de transport de conteneurs de grande hauteur nécessitent une vérification de la hauteur du plateau et du dégagement, et non qu'un châssis à col de cygne est systématiquement requis. Certaines configurations à châssis tandem supportent les charges de grande hauteur lorsque le dégagement de l'itinéraire le permet. Avant l'expédition, il est impératif de vérifier la hauteur du plateau du châssis, la hauteur du conteneur et le point de dégagement le plus bas sur l'itinéraire.

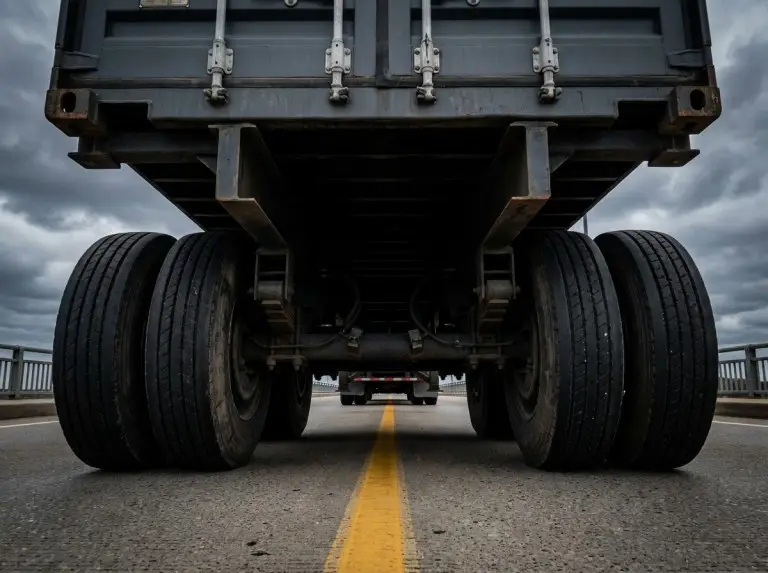

Châssis à trois essieux
Un châssis à trois essieux répartit le poids de la charge sur trois essieux au lieu de deux. Cela permet aux charges plus lourdes de respecter les limites de poids par essieu en vigueur dans la région. En Amérique du Nord, les normes fédérales fixent les limites de poids par essieu simple, par essieu tandem et de poids total autorisé en charge (PTAC). La formule de calcul du PTAC applique des contraintes supplémentaires en fonction du nombre d'essieux et de leur espacement. Un châssis dont le PTAC est conforme peut néanmoins dépasser les limites fixées par cette formule sur certaines catégories de routes.
Pour les transports de marchandises denses (machines, acier, produits en vrac) approchant les seuils des essieux tandem, il est conseillé d'envisager un châssis à trois essieux et de vérifier sa conformité avec la réglementation en vigueur dans chaque juridiction du corridor prévu. Les châssis à trois essieux supportent un poids à vide supérieur à celui des châssis à deux essieux. Pour les marchandises standard ou légères, l'essieu supplémentaire offre une marge réglementaire dont l'exploitation n'a peut-être pas besoin.

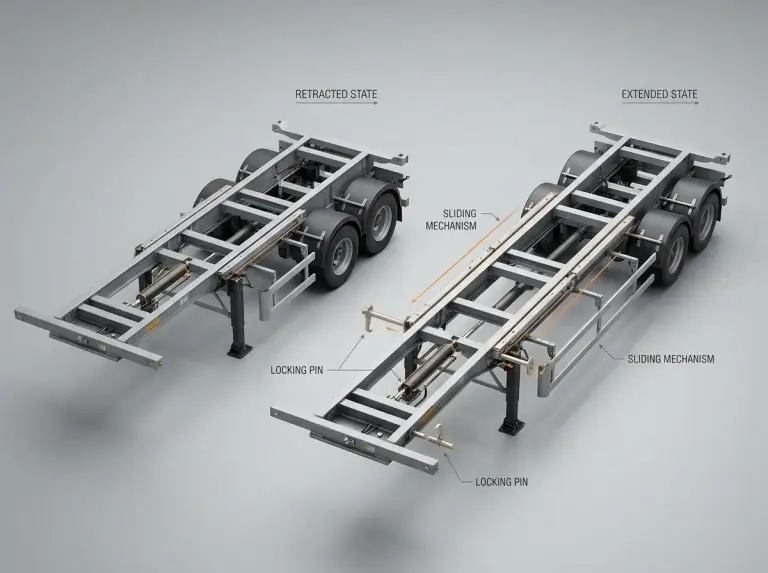

Châssis extensible
Un châssis extensible utilise un cadre coulissant pour ajuster sa longueur. Une seule unité peut transporter des conteneurs de 20, 40 et, dans certains cas, 45 pieds. Cela réduit le nombre de types de châssis différents qu'une flotte doit entretenir.
Le mécanisme coulissant exige une inspection plus fréquente que les unités à longueur fixe : les goupilles de verrouillage, les rails de glissement et les points de connexion doivent tous être contrôlés régulièrement. L’opportunité d’intégrer des châssis extensibles à une flotte dépend de la fréquence de variation de la longueur des conteneurs, de la capacité du programme de maintenance à supporter la charge d’inspection supplémentaire et de la justification du surcoût par rapport aux unités à longueur fixe.

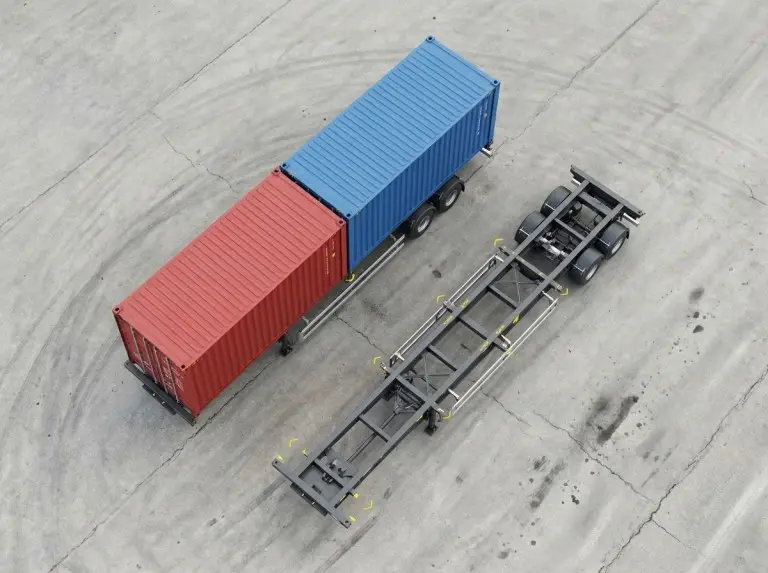

Châssis combiné
En transport intermodal nord-américain, un châssis mixte est conçu pour accueillir des conteneurs de différentes longueurs ou positions de verrouillage — généralement des conteneurs ISO de 20 ou 40 pieds sur le même châssis grâce à des axes de positionnement réglables. Il s’agit d’une caractéristique de polyvalence en longueur propre aux châssis porte-conteneurs. Ce n’est pas une remorque à double usage (porte-conteneurs et plateau).
Les châssis mixtes réduisent le besoin d'unités distinctes de 20 et 40 pieds dans une flotte à affectation mixte. En contrepartie, le poids à vide est légèrement supérieur à celui d'une unité squelettique dédiée de longueur fixe. Il est important de quantifier la répartition réelle des tailles de conteneurs de la flotte avant de spécifier des unités mixtes pour l'ensemble de celle-ci. Pour une comparaison directe des formats de châssis, voir Remorque squelette vs remorque plateau.
Les quatre variables qui déterminent les spécifications du châssis
Taille et type du conteneur Le premier filtre est celui-ci. Si l'exploitation utilise des conteneurs ISO standard de 20 et 40 pieds sur des itinéraires fixes, un châssis squelette suffit. Si la flotte comprend des conteneurs grand volume ou de longueur variable, le cahier des charges doit couvrir toute la plage de fonctionnement, y compris la vérification de la hauteur de chargement pour chaque corridor d'itinéraire.
- poids de la cargaison Détermine la configuration des essieux. Commencez par le poids brut du conteneur standard le plus lourd. Comparez-le aux limites d'essieux tandem selon la formule applicable aux ponts pour les juridictions de l'itinéraire principal. Si l'ensemble chargé dépasse les limites d'essieux tandem sur un segment standard, évaluez la possibilité d'utiliser un ensemble à trois essieux et vérifiez sa conformité avant la mise en service.
- Environnement de la route Ce document couvre les gabarits de hauteur libre, l'état des routes, la maniabilité en milieu urbain et la compatibilité avec les terminaux. Les itinéraires côtiers ou à forte humidité exigent une attention particulière à la protection contre la corrosion du châssis. Les protocoles d'entrée en service dans les terminaux des ports ou installations ferroviaires concernés doivent être confirmés avant de finaliser les spécifications de la flotte.
- flexibilité de la flotte Il s'agit de déterminer si un seul type de châssis convient à la plupart des missions ou s'il est plus judicieux d'utiliser un type principal et une configuration supplémentaire. La plupart des opérations fonctionnent mieux avec un type de châssis principal clairement défini pour la majorité des missions et un type supplémentaire pour les charges spécifiques, plutôt qu'avec trois ou quatre types distincts qui complexifient les plannings de maintenance et les stocks de pièces détachées.
La conformité réglementaire varie selon la juridiction et la classe de voie.
La conformité du châssis n'est pas une spécification fixe. Elle dépend de la juridiction, de la catégorie de route, de la capacité de charge des ponts et de la combinaison de charges spécifique sur chaque segment. Une configuration entièrement conforme sur les autoroutes inter-États peut nécessiter des permis ou un remplacement du châssis sur les routes secondaires de capacité inférieure ou pour certains franchissements de ponts.
Pour le respect des limites de poids, les principaux éléments à prendre en compte sont : le poids brut du conteneur, le poids à vide du châssis, la configuration et l’espacement des essieux, ainsi que la formule de calcul du poids par essieu applicable dans chaque juridiction sur l’itinéraire prévu. Les différences régionales sont particulièrement importantes pour les opérations franchissant les frontières d’États en Amérique du Nord ou les frontières nationales en Europe.
Ces directives s'appliquent aux opérations intermodales routières standard. Les permis pour convois exceptionnels, les corridors pour convois hors gabarit, les classifications des matières dangereuses et les protocoles portuaires spécialisés nécessitent un examen réglementaire spécifique, au-delà du simple choix du châssis.
Achat ou location
L'achat est plus judicieux lorsque le taux d'utilisation des châssis est élevé et constant, la taille de la flotte stable et que les capacités de maintenance (internes ou externes) sont assurées. La location transfère le risque lié à la valeur résiduelle et la responsabilité de la maintenance au bailleur. Elle offre également une flexibilité en cas d'évolution de la taille de la flotte ou de la composition des conteneurs, et évite d'importants investissements lors des phases de croissance. En contrepartie, le coût unitaire est plus élevé pendant les périodes de forte utilisation. Cinq variables déterminent la décision : le taux d'utilisation, les capacités de maintenance, l'accès à un dépôt ou à un parc de conteneurs dans la zone d'exploitation, la saisonnalité de la demande et les priorités d'allocation des capitaux.
Conclusion
Le châssis adapté à une opération est déterminé par la taille des conteneurs, le poids du chargement par rapport aux limites d'essieu applicables, les contraintes de gabarit et la réglementation en vigueur sur les axes de transport. Chaque variable influe directement sur la configuration conforme et économique, et les spécifications appropriées évoluent en fonction de ces paramètres.
Chez Genron, nous analysons ces variables lors de la revue des plans et de la validation du périmètre avant la conception et la construction d'une semi-remorque squelettique. Pour les projets où les itinéraires traversent plusieurs juridictions ou lorsque le chargement comprend des conteneurs standards et des conteneurs grand volume, nous constatons que la hauteur du plateau, l'écartement des essieux et la position du verrou tournant nécessitent une validation explicite avant la finalisation des plans de production. Un châssis conforme aux exigences de poids brut peut néanmoins nécessiter une vérification du gabarit spécifique à l'itinéraire, non prévue dans le cahier des charges initial. Anticiper ces problèmes avant le lancement de la production permet d'éviter des modifications coûteuses une fois la fabrication commencée.
Pour entamer l'étude des spécifications, veuillez documenter la taille de vos conteneurs, les poids de chargement maximaux, les zones géographiques traversées par vos itinéraires et les exigences de compatibilité des terminaux de vos principales installations. Transmettez ces informations à notre équipe ; nous confirmerons les spécifications avant tout engagement.
FAQ
Qu'est-ce qu'un châssis squelettique et en quoi diffère-t-il des autres types ?
Un châssis squelettique soutient le conteneur à ses quatre coins grâce à des verrous tournants. Le châssis est ouvert, sans plateau fermé, ce qui permet de réduire le poids à vide. D'autres types de conteneurs (à col de cygne, à trois essieux, extensibles) modifient ce concept de base pour répondre à des besoins spécifiques en matière de dégagement, de répartition du poids ou de longueur.
Comment savoir si j'ai besoin d'un châssis à trois essieux ?
Commencez par le poids brut du conteneur standard le plus lourd utilisé pour l'opération. Comparez-le à la limite d'essieu tandem selon la formule de calcul pour chaque itinéraire principal. Si le convoi chargé dépasse les limites d'essieu tandem sur un tronçon, envisagez l'utilisation d'un convoi à trois essieux. Assurez-vous de la conformité aux exigences en vigueur avant toute mise en service.
Quand un châssis à col de cygne devient-il nécessaire pour les conteneurs grand volume ?
Un col de cygne est nécessaire lorsque la hauteur totale du plateau et du conteneur dépasse le gabarit réglementaire sur l'itinéraire prévu, et que ce dernier ne peut être modifié. Lorsque le gabarit le permet, certaines configurations squelettiques supportent des chargements de grande capacité sans col de cygne. Calculez la hauteur totale chargée et comparez-la au gabarit minimal sur le corridor concerné avant l'expédition.
Les spécifications du châssis changent-elles selon les régions d'utilisation ?
Oui. Les limites de poids par essieu, les dimensions des véhicules et les réglementations en matière de hauteur varient selon les juridictions. Les opérations franchissant les frontières étatiques, provinciales ou nationales doivent vérifier leur conformité aux exigences de chaque juridiction. Il est recommandé de le faire lors de la planification de l'itinéraire et de documenter les limites applicables sur chaque segment avant le déploiement de la flotte.
