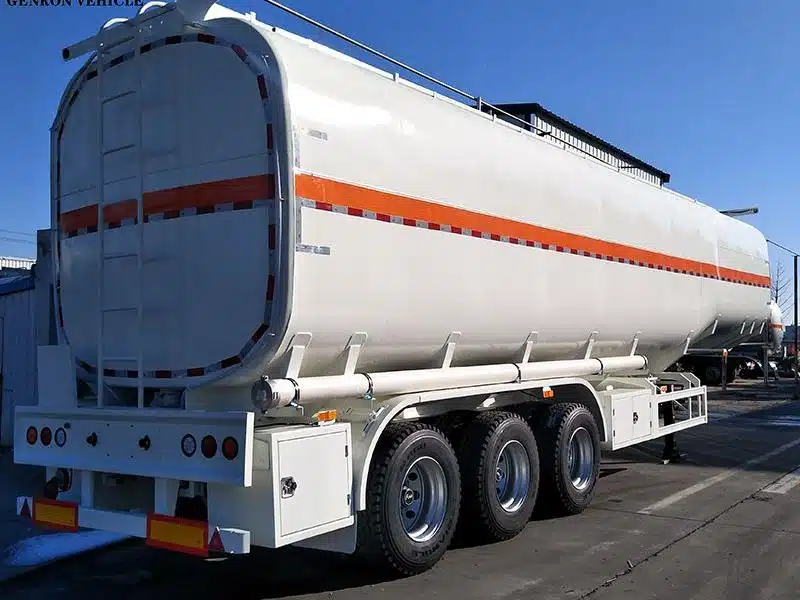

مقطورة صهريج الوقود هي مقطورة نصفية مبنية حول خزان شحن واحد أو أكثر مثبت بشكل دائم لنقل البنزين والديزل ووقود الطائرات بكميات كبيرة. وتعتمد مواصفاتها على وصف شحن المنتج وقواعد السوق. أما كمية الوقود المسموح بنقلها من الخزان فهي مسألة أخرى، وتُحدد بأقل القيمتين: سعة الخزان القصوى، والوزن الإجمالي القانوني للمقطورة، ووزن المحاور، ووزن الجسر. ثم يُحدد عدد الحجرات والمواد ومعدات التحميل بناءً على المنتجات المنقولة وأحجام الشحنات على طول الطريق. وأخيرًا، يُحدد الحجم.
ما الذي يُعتبر مقطورة صهريج وقود؟
تُعرَّف مقطورة ناقلة الوقود، لأغراض تنظيمية، بمواصفات خزان الشحن الذي صُممت ووُضعت عليه العلامات، وتعتمد المواصفات المطبقة على وصف الشحن الصحيح للمنتج وليس على اسمه التجاري. تحدد الشهادة ما يُسمح للخزان بنقله قانونًا؛ ولا تُعرّف المصطلح التجاري.
في الولايات المتحدة، يُحدد جدول المواد الخطرة تصنيف المنتج وفقًا لمواصفاته المعتمدة من خلال اسم الشحن الصحيح، ورقم التعريف، وفئة الخطر، ومجموعة التعبئة، ومرجع التعبئة بالجملة. ويمكن تعديل هذه النتيجة بموجب أحكام خاصة. ويُظهر الديزل أن الاسم التجاري وحده لا يكفي لتحديد تصنيفه. فتصنيفه كسائل قابل للاشتعال من الفئة 3 أو كسائل قابل للاحتراق يعتمد على نقطة الوميض وظروف النقل.
تغطي المواصفة DOT 406 معظم مقطورات الوقود المكرر في أمريكا الشمالية، بحد أقصى لضغط التشغيل المسموح به يتراوح بين 2.65 و4 رطل لكل بوصة مربعة للسوائل القابلة للاشتعال والاحتراق. وتسمح هذه المواصفة باستخدام أنواع متعددة من الفولاذ إلى جانب الألومنيوم، ولا تشترط مقطعًا عرضيًا بيضاويًا. أما غلاف الألومنيوم من سلسلة 5454، والمقطع العرضي البيضاوي، وأجزاء التحميل السفلية المألوفة في هذا السوق، فهي أعراف تجارية وليست شروطًا للمواصفة. وتتميز المواصفتان DOT 407 وDOT 412 بتصنيفات ضغط أعلى، وهما مناسبتان للاستخدام في البيئات الكيميائية والمسببة للتآكل.
| سوق | الإطار الإداري | يرجى التأكيد قبل إصدار الرسومات |
|---|---|---|
| الولايات المتحدة | خزانات الشحن المحددة بموجب الجزء 178، القسم الفرعي J من قانون اللوائح الفيدرالية رقم 49، والتي تم اختيارها عبر جدول المواد الخطرة | وصف الشحن، مرجع التعبئة بالجملة، أحكام خاصة |
| كندا | خزانات النقل البري TC وفقًا للمعايير المشار إليها في متطلبات البضائع الخطرة، بما في ذلك CSA B620 و CSA B621 | مواصفات خزان TC المطبقة، وتسجيل المنشأة |
| الأطراف المتعاقدة والأسواق التي تشير إلى حل النزاعات البديلة (ADR) | قوانين خزانات ADR بالإضافة إلى المتطلبات الوطنية | قانون الخزانات، والموافقة الوطنية، وشروط السلطة المختصة |
لأن المواصفات تعتمد على حمولة المقطورة، فإن أي تغيير متأخر في قائمة المنتجات يُفسد العمل الذي يُبقيه تغيير متأخر في الحجم قائمًا. لذا، تُعد إضافة منتج ثانٍ حدثًا أكبر من إضافة ألف جالون، على الرغم من أن الحجم هو الرقم الذي يتفاوض عليه معظم المشترين أولًا. نتحقق من وصف الشحن والإطار التنظيمي مقابل قائمة منتجات المشتري قبل إصدار رسومات الخزانات، لأن هذان العاملان يُحددان الشكل الهندسي وليس العكس.
تتوقف هذه الصفحة عند تحديد الإطار المطبق وسبب تطبيقه. أما سمك الصفيحة وترتيبات الصمامات ومعايير إعادة التأهيل فتقع ضمن نطاق... مواصفات مقطورة البترول.
الأجزاء الرئيسية لمقطورة ناقلة الوقود ووظيفة كل جزء منها
تتكون مقطورة نقل البترول من خمس مجموعات من الأجزاء التي يعتمد حجمها على المنتجات المنقولة ونقاط التحميل التي تخدمها: غلاف الخزان، والأقسام الداخلية، والأجزاء العلوية، ونظام التفريغ، ومعدات التشغيل.
يُحدد الهيكل الخارجي المادة المصنوعة منها الشاحنة، وسماكتها، ووزنها الفارغ، وبالتالي إمكانيات الصيانة التي يحتاجها المشغل في السوق الذي تعمل فيه الشاحنة. وتُحدد الأقسام الداخلية كمية المنتجات المنقولة في المرة الواحدة، وكمية السائل المتحرك أثناء النقل. وتُغطي الأجزاء العلوية فتحات التفتيش، وأغطية التعبئة، ووصلات البخار، بالإضافة إلى نظام الحماية من الانقلاب، وبقية أجزاء الشاحنة. ميزات السلامة. يوجد أسفلها الصمام الداخلي عند مخرج كل حجرة، وأنابيب التصريف، والمحول الذي يجب أن يتصل برف التحميل أو خزان الاستقبال. يتم تحديد حجم نظام التعليق بناءً على الوزن المسموح به للخزان قانونًا، وليس حجمه.
افتراضان يكلفان مشتري ناقلات الوقود أموالاً
تعمل الحواجز والوصلات على حل مشاكل مختلفة داخل الخزان، والحجم المقدر ليس هو الحمولة القابلة للتسليم؛ ويعتمد أي الارتباك يكلف أكثر على ما إذا كانت العملية تشغل منتجًا واحدًا أو عدة منتجات.
الحاجز هو فاصل عرضي مانع لتسرب السوائل، يُستخدم لإنشاء حجرة شحن منفصلة. أما الحاجز الجانبي فهو فاصل عرضي غير مانع لتسرب السوائل، وعادةً ما يكون مثقبًا، يُبطئ حركة السوائل داخل الحجرة دون فصل الشحنة. حتى الخزان ذو الحجرة الواحدة والمُزود بحواجز جانبية كثيرة، لا يزال ينقل منتجًا واحدًا في كل مرة. ولا يُغير عدد الحواجز من ذلك شيئًا.
تترك الحجرات غير المملوءة بالكامل مساحةً لحركة السائل، مما ينتج عنه تموجات واضطرابات، وفقدان ثبات الاتجاه أثناء الكبح والانعطاف والمناورات المراوغة. ولا يؤدي ذلك إلى تآكل أسرع للأختام أو مقاعد الصمامات.
الافتراض الثاني هو الافتراض المكلف. فالحجم يصف الخزان، والكتلة هي الحد القانوني، ولا يتطابق الاثنان إلا بالصدفة.
كمية الوقود التي يمكن أن تنقلها شاحنة صهريجية بشكل قانوني
الكمية القابلة للتسليم هي الأدنى من بين أربعة حدود قصوى: الحد الأقصى للحمولة المحددة على لوحة المواصفات، والوزن الإجمالي القانوني للطريق، وحدود المحور والجسر على طوله، والحجم الذي ينجو من الانقطاع المطلوب وحدود تعبئة المنتج.
اتبع هذه الخطوات بهذا الترتيب. تحدد لوحة المواصفات الحمولة القصوى، وهذا الرقم يحدد الحد الأقصى للحمولة بغض النظر عن الحجم. ثم يأتي وزن الطريق. في نظام الطرق السريعة بين الولايات المتحدة، تبلغ الحدود الفيدرالية 80,000 رطل إجمالي، و20,000 رطل على محور واحد، و34,000 رطل على محورين. وتُحدد معادلة الجسور المسافة بين المحاور بالإضافة إلى ذلك. تنشر السلطات القضائية الأخرى أرقامها الخاصة، ويجب الرجوع إليها لتحديد المسار الفعلي. يلي ذلك الانقطاع. تتطلب اللوائح أن يبقى جزء من الخزان فارغًا، عادةً ما لا يقل عن 1% للسوائل غير السامة عند استنشاقها، وتُطبق حدود تعبئة خاصة بكل منتج. عندها فقط تُحوّل الكثافة الوزن المتبقي إلى حجم.
عند تطبيق هذه الحسابات بهذا التسلسل، يتضح أن النتيجة تُعزى عادةً إلى عملية التصنيع. فالديزل أكثر كثافة من البنزين، لذا فإن الخزان المصمم للوصول إلى الحد الأقصى للوزن المسموح به عند استخدام البنزين، يصل إلى نفس الحد بحجم أقل عند نقله بالديزل. ولا يختفي الجزء العلوي من الخزان الذي يصعب الوصول إليه؛ بل يستمر في المساهمة بنصيبه من الوزن الفارغ في كل رحلة، سواء كان محملاً أو فارغاً. أما المقطورة المصممة بناءً على سعة محددة بدلاً من كثافة المنتج السائد، فتنقل معدناً لا يمكنها ملؤه قانونياً. نقارن المنتج السائد وحدود وزن الطريق بالحجم الذي يطلبه المشتري، لأن كليهما يشير غالباً إلى خزانات مختلفة.
مستويات السعة القياسية و الأبعاد الكلية تختلف هذه القيم باختلاف السوق، ومن المفيد التحقق منها مقابل مرجع الأبعاد بدلاً من استنتاجها من رقم الحجم الاسمي.
تكلفة كل حجرة إضافية في مقطورة صهريج الوقود
يعتمد عدد الحجرات على نمط التسليم بدلاً من عدد درجات الوقود فقط، حيث أن أحجام الشحنات، وتسلسل التفريغ، وتوزيع حمولة المحور، والمنتج المحتفظ به كلها عوامل تؤثر على النتيجة.
يتطلب كل قسم محكم الإغلاق للسوائل عادةً نظام تعبئة وتهوية وصمام داخلي ونظام تصريف خاص به، بالإضافة إلى واجهات فحص خاصة به. كل ذلك يُحسب ضمن الوزن الفارغ، ويُخصم هذا الوزن من الحد الأقصى للكتلة الذي يحدد الحمولة. تُدفع تكلفة المرونة المُكتسبة عند تحديد المواصفات في كل حمولة، سواء استُخدمت أم لا. أما في مسار يُفرغ فيه منتج واحد في كل رحلة، فلا تُترجم هذه المرونة إلى أي إيرادات على الإطلاق.
تُثبت تصميمات المقطورات متعددة الحجرات جدواها عندما تُنقل شحنات من عدة مراحل في رحلة واحدة، أو عندما تخدم رحلة واحدة محطات ذات طلبات مختلفة. يكمن معيار تحديد الحجم في مدى ملاءمة كل حجرة لحجم الشحنة التي يتم إنزالها فعليًا على الطريق؛ فالحجرة التي لا تمتلئ أبدًا تحمل معداتها دون فائدة. إذا تم تحديد أحجام الحجرات بناءً على حجم إجمالي تقريبي بدلًا من أحجام الشحنات الفعلية، فإن المقطورة ستعمل وهي نصف ممتلئة معظم أيام الأسبوع. يتدرب السائقون على التعامل مع هذه الحالة، مما يجعلها أكثر من مجرد خسارة في الكفاءة.
في المقطورات المستعملة، تأكد من عدد الحجرات من لوحة المواصفات، وتقرير بيانات الخزانات، ومخطط الأنابيب معًا. قد يكون عدّ المنافذ فقط مضللًا، لأن وصلات التعبئة والتهوية والتفريغ لا تتطابق تمامًا بين التصاميم المختلفة.
ما هي المتغيرات التي يجب تأكيدها أولاً؟
عند طلب مقطورة صهريج وقود، يُحدد متغيران قبل غيرهما: مواصفات خزان الشحن المعتمدة للمنتجات المنقولة، وحدود الوزن المحددة على الطريق الرئيسي. يُحدد الأول عند التصنيع، بينما يُحدد الثاني الحد الأقصى الذي تعمل ضمنه جميع عناصر الحجم وعدد الحجرات وتكوين المحاور. من بين جميع عناصر الطلب، هذان المتغيران هما الوحيدان اللذان لا يمكن تعديلهما.
بعد ذلك، تأتي مراحل الطلب التالية: تصميم المقصورة، واجهة التحميل، المواد وسماكتها، ثم تكوين المحور ونظام التعليق بما يتناسب مع السوق المستهدف. ويمكن أن تُعتبر التغييرات اللاحقة على الصمامات أو المخارج أو مكونات تثبيت الحمولة تعديلاً مُنظّماً بدلاً من مجرد استبدال الأجزاء، لذا فإنّ تنفيذها بشكل صحيح على الرسم الهندسي يكون أقل تكلفة.
توجد المادة أسفل كليهما. مقطورات صهريجية من الألومنيوم تُعدّ خزانات سلسلة 5454 الخيار الشائع في خدمة الوقود المكرر في أمريكا الشمالية، لأن انخفاض وزنها الفارغ يحافظ على الحمولة ضمن حدّ وزن ثابت. تسمح المواصفات باستخدام الفولاذ أيضًا، ويختارها المشترون عندما يكون سعر الشراء أو إمكانية الإصلاح المحلية أكثر أهمية. لا يوجد معدن أكثر متانة بشكل عام، فسمك الصفيحة، ودعم الخزان، وتصميم الإطار، وجودة اللحام، ونطاق الأحمال هي التي تحدد ذلك، ولا يُحسم الأمر بمجرد تسمية المعدن.
في محطات تعبئة الوقود المغطاة، يجب أن تتطابق التجهيزات وحالة منع تسرب البخار في الخزان مع الرف. وعادةً ما يظهر عدم تطابق المواصفات عند نقطة التحميل، وليس عند نقطة التسليم.
هناك أيضاً مبرر لعدم شراء شاحنة صهريجية على الإطلاق. ففي العمليات التي تنقل الوقود لمسافات قصيرة إلى مواقع العمل الثابتة أو خزانات المزارع، يكون استخدام شاحنة صهريجية صلبة أو صهريج صغير مُثبّت عليها أفضل عادةً. وينطبق هذا في الحالات التي لا تتضمن فيها العمليات تحميلاً نهائياً ولا يتم فيها ملء الخزان إلى الحد الأقصى المسموح به. أما الشاحنة نصف المقطورة، فتُبرر تكلفتها عندما يكون التحميل النهائي والنقل لمسافات طويلة والحمولات الكاملة المسموح بها جزءاً من الروتين الأسبوعي.
مزايا استخدام مقطورات صهاريج نقل الوقود
توفر مقطورات صهاريج الوقود العديد من المزايا التي تجعلها من الأصول الأساسية في صناعة النقل. أولاً، إنها فعالة في نقل الكثير من الوقود. وهذا يسمح بتوصيل كميات كبيرة من الوقود مثل البنزين والديزل ووقود الطائرات. كما أنها تقلل من عدد الرحلات اللازمة. ويؤدي ذلك إلى انخفاض تكاليف النقل، حيث يُترجم انخفاض عدد الرحلات إلى انخفاض استهلاك الوقود وتقليل تآكل المركبات. بالإضافة إلى ذلك، تتمتع مقطورات صهاريج الوقود بميزات أمان إضافية. وتشمل هذه الميزات صمامات الطوارئ، والحماية من الانقلاب، وأنظمة احتواء الانسكاب. فهي تحافظ على سلامة المواد الخطرة وتقلل من مخاطر الحوادث. يمكنها التعامل مع العديد من أنواع الوقود. وتتراوح هذه الأنواع من المنتجات البترولية إلى أنواع الوقود المتخصصة مثل وقود الطائرات. هذا التنوع في أنواع الوقود يعني أنها يمكن أن تلبي احتياجات الصناعة المختلفة.
الاستخدامات والتطبيقات الشائعة
تعتبر مقطورات صهاريج الوقود حيوية. فهي تنقل البنزين والديزل وأنواع الوقود الأخرى إلى العديد من الأماكن. وتشمل محطات الوقود ومراكز التوزيع والمواقع الصناعية. كما أنها تلعب دوراً حاسماً في صناعة الطيران. فهي تنقل وقود الطائرات إلى المطارات، مما يضمن إمدادات ثابتة للطائرات. تساعد مقطورات صهاريج الوقود أيضاً القطاع الزراعي. فهي تُستخدم لنقل الوقود إلى المناطق النائية حيث تعمل الآلات والمركبات الزراعية. وهذا يدعم الزراعة ويعزز الإنتاجية. تُعد مقطورات صهاريج الوقود حيوية في هذا القطاع. فهي تزود المصانع ومواقع البناء والمناجم بالوقود. وهذا يحافظ على تشغيل الآلات بسلاسة. هذه المقطورات ضرورية للحفاظ على تشغيل العديد من الصناعات. كما أنها توفر وسيلة موثوقة لتوصيل الوقود إلى المواقع التي قد تفتقر إلى إمكانية الوصول الفوري إلى الوقود. وتُعد قدرتها على نقل الوقود بأمان وكفاءة أمراً أساسياً. كما أنها تدعم أهميتها في دعم الأنشطة الاقتصادية المتنوعة.
من أين تبدأ عند تحديد مواصفات مقطورة صهريج الوقود؟
A مقطورة صهريج وقود مقطورة يتلخص الطلب في سؤالين أساسيين: ما هي مواصفات خزان الشحن التي تتطلبها المنتجات، وما هي الكتلة المسموح بها على طول المسار. أما الحجم وتصميم الحجرات والمواد فهي إجابات لهذين السؤالين، وليست مدخلات لهما.
بعد تحديد المواصفات الهندسية، نادرًا ما يكون التعديل المطلوب بسيطًا. تقع المخارج والصمامات الداخلية ومكونات تحمل الأحمال ضمن نطاق الاعتماد، ويتطلب إعادة تصميمها إجراء الاختبارات ووضع العلامات اللازمة. نقوم بمواءمة قائمة المنتجات وحدود وزن المسار مع رسم الخزان قبل إصداره. أما ما يبقى مفتوحًا بعد ذلك فيعتمد على العملية: أحجام الشحنات، وواجهة المحطة، وظروف الطريق عند الاقتراب من كل نقطة تسليم.
ثلاثة مسارات للخروج من هنا. إذا كانت قائمة المنتجات تتضمن أي شيء يتجاوز الوقود المكرر، فحدد وصف الشحن أولاً، لأن الحل قد يشير إلى معدات مختلفة تمامًا. إذا كان الحد الأقصى للوزن المحدد للمسار هو العامل المحدد أولاً، فاحسب الحجم بناءً على كثافة المنتج السائد قبل مناقشة حجم الخزان. إذا كان كلا الأمرين محددين بالفعل، فما يتبقى هو تصميم المقصورة ومجموعة التجهيزات، وجدول التسليم يجيب على كليهما.
الأسئلة الشائعة
ليس بإضافة تجهيزات. توجد مسارات منظمة، من بينها تصاميم بمواصفات متغيرة والتعديل أو إعادة التأهيل الخاضع للرقابة للخزانات القديمة. يتطلب كل مسار منها أساس تصميم معتمد، ومنشأة مسجلة، واختبارات، وتوثيق، وعلامات محدثة. بدون ذلك، يظل الخزان مقيدًا بالمواصفات المحددة له.
لم تعد خزانات MC 306 تُصنع جديدة، وتعتمد صلاحية الوحدات العاملة على صيانتها وإعادة تأهيلها وفقًا للوائح المعمول بها. اطلب من بائع المعدات المستعملة سجلات إعادة التأهيل، وليس فقط العلامات.
تُحدد التزامات جمع الأبخرة بناءً على فئات المنشآت وأنواع المنتجات، وليس على المقطورة نفسها. وقد لا تندرج شاحنة الصهريج التي تُحمّل فقط في مستودعات صغيرة، أو تُفرغ حمولتها في خزانات المزارع ومواقع العمل، ضمن هذه الالتزامات إطلاقاً. ويمكن إضافة المعدات لاحقاً، مع العلم أن ذلك قد يشمل مكونات ضمن نطاق الاعتماد.
تحدد قواعد الوزن والتباعد في السوق المستهدف عدد المحاور، وليس الخزان؛ فالحجم نفسه يسير على عدد محاور مختلف في مناطق قضائية مختلفة.
تُجيب حالة الخزان، وليس عمره، على هذا السؤال: نتائج إعادة التأهيل، وسُمك الجدار المتبقي، وسجل الإصلاحات، وحالة الأغطية والصمامات. تحدد اللوائح فترات الفحص والاختبار حسب نوع الخزان ومدة استخدامه بدلاً من تاريخ انتهاء الصلاحية، لذا قد يدوم خزان قديم موثق جيداً لفترة أطول من خزان جديد مهمل.
