Para o transporte rodoviário em carretas planas e rebaixadas, as travas semiautomáticas de torção são o padrão — elas se engatam automaticamente sob o peso do contêiner e exigem uma liberação manual deliberada, que funciona como uma etapa de verificação integrada antes da liberação do contêiner. As unidades totalmente automáticas são projetadas para o fluxo de terminais, não para os perfis de vibração das rodovias. As travas manuais colocam a retenção inteiramente sob a responsabilidade do operador a cada ciclo, tornando-as a opção de maior risco em operações regulares de transporte rodoviário.
Este guia é uma ferramenta de avaliação de aquisições que abrange a seleção do mecanismo, a verificação da instalação, os critérios de rejeição e os requisitos de documentação do fornecedor. Aplica-se apenas a configurações de reboques rodoviários de plataforma plana e rebaixada — não abrange o empilhamento de contêineres marítimos, o transporte intermodal ferroviário ou os sistemas de amarração portuária, onde os perfis de carga e os marcos regulatórios diferem substancialmente.
Três decisões influenciam a aquisição de travas giratórias para reboques rodoviários: tipo de mecanismo (semiautomático, manual ou totalmente automático), configuração de montagem (retrátil ou não retrátil) e qualificação do fornecedor (quais documentos confirmam a adequação ao transporte rodoviário além da conformidade dimensional com a norma ISO). Este guia aborda as três em sequência.
Índice
Semiautomático vs. Totalmente Automático: Qual Trava Giratória é Mais Adequada para Reboques Rodoviários?
A seleção do sistema de travamento por torção para reboques rodoviários depende do ambiente de carregamento, do risco de exposição do operador e da viabilidade operacional da intervenção manual no encaixe do canto. Três tipos de mecanismos estão disponíveis no mercado, cada um adequado a um perfil de serviço diferente. O número de posições do sistema de travamento por torção por reboque decorre diretamente de... dimensões da plataforma e o comprimento do contêiner que está sendo transportado.
- Fechos de torção manuais Exigem que o operador gire a cabeça cônica manualmente — antes e depois do carregamento. Não oferecem engate automático e não têm custo adicional, mas, na maioria dos contextos operacionais, também apresentam o maior risco dependente do operador no transporte rodoviário — porque a retenção depende inteiramente da disciplina do operador em cada ciclo de carregamento.
- Fechos de torção semiautomáticos O sistema de travamento é acionado automaticamente quando o contêiner é colocado sobre a carreta. A cabeça cônica gira e trava sob o peso do contêiner. Para destravar, é necessário acionar uma alavanca manual. Essa é a opção padrão para a maioria das aplicações em carretas de plataforma e carretas rebaixadas.
- Fechos de torção totalmente automáticos Engatam e desengatam sem intervenção manual. São projetados para ambientes de alta frequência de uso, como terminais de contêineres. Em reboques rodoviários, mecanismos totalmente automáticos podem apresentar risco de liberação acidental se o mecanismo de travamento não for dimensionado e verificado para os perfis de vibração das rodovias.
Para fins de avaliação de aquisição, a especificação padrão para reboques rodoviários de plataforma plana e plataforma baixa é semiautomático.
A ideia errada de que qualquer trava giratória compatível com ISO serve.
A compatibilidade com encaixes de canto ISO é um teste dimensional, não uma qualificação de desempenho — e essa distinção cria um risco real de aquisição que os fornecedores raramente assumem espontaneamente. Uma trava de torção que se encaixa corretamente em um encaixe de canto compatível com a norma ISO 1161 passou em apenas um teste: o de encaixe. Ela não foi testada sob a carga de inércia do transporte rodoviário, nem validada para a geometria específica do cone, o tipo de mecanismo de travamento ou as exigências de ciclos de fadiga do transporte em rodovias.
Essa ideia equivocada é conveniente para os fornecedores do ponto de vista comercial. Um produto descrito como “compatível com ISO” soa como estando em conformidade. Os avaliadores de compras que já se depararam com eventos de deslocamento de carga causados por travas de torção com dimensões corretas, mas dinamicamente subdimensionadas, reconhecem essa distinção imediatamente — encaixar e funcionar não são a mesma coisa. Uma trava de torção especificada para empilhamento marítimo — onde as cargas são principalmente verticais e estáticas — pode falhar sob as forças de inércia lateral e de frenagem comuns no transporte rodoviário, mesmo que se encaixe perfeitamente na peça de canto.
Três fatores, além do ajuste dimensional, devem ser avaliados para a adequação ao transporte rodoviário: a capacidade de carga dinâmica sob perfis de inércia específicos da estrada, a compatibilidade da geometria do cone com a profundidade de fundição do canto do contêiner em serviço e a resistência do mecanismo de travamento à liberação induzida por vibração. Nenhum desses fatores é confirmado apenas pela conformidade dimensional com a norma ISO 1161.
Essa lacuna entre a conformidade dimensional e o desempenho dinâmico é onde os produtos com especificações insuficientes geralmente entram em serviço sem serem detectados — e isso molda os requisitos de inspeção e documentação abordados em todas as seções a seguir.
Como é, na prática, uma instalação correta — e o que gera responsabilidade civil.
A instalação correta da trava giratória em um reboque rodoviário pode ser verificada em três pontos, cada um correspondendo a um modo de falha que causa perda de carga ou exposição legal em operações de transporte pesado.
- Ponto de verificação 1 — Confirmação do ângulo de rotação. Uma trava giratória semiautomática totalmente travada tem sua cabeça cônica girada 90° a partir da posição de inserção. A maioria das unidades possui uma linha indicadora visual ou marcador colorido na parte superior do cone. Esse indicador deve estar perpendicular ao eixo longitudinal do recipiente após o travamento. Se a rotação estiver incompleta, o recipiente não estará seguro — estará apoiado em um mecanismo parcialmente engatado.

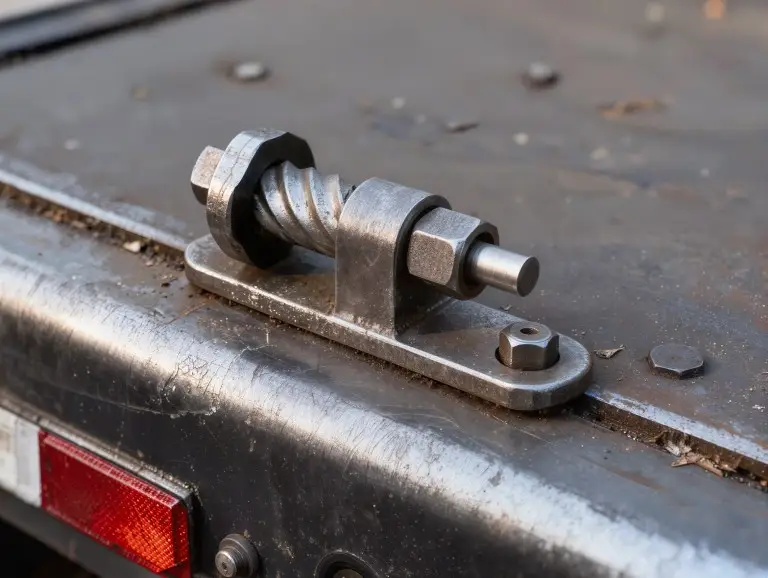

- Ponto de verificação 2 — Folga de encaixe no canto. A placa de base com trava giratória deve ficar nivelada com a plataforma do reboque. Qualquer folga entre a placa de base e a superfície da plataforma indica um perfil incompatível ou acúmulo de detritos sob a unidade. Uma placa de base oscilante distribui a carga de forma desigual e acelera o aparecimento de fissuras por fadiga no pino de travamento.
- Ponto de verificação 3 — Confirmação do indicador de estado de bloqueio. Antes de o veículo se mover, é necessária mais uma etapa de confirmação ao nível do solo. Travas giratórias semiautomáticas confiáveis incluem um pino indicador com mola ou uma janela indicadora colorida visível do solo. A confirmação visual da cabine não é suficiente. Após baixar o contêiner, tente girar manualmente cada extremidade cônica — uma unidade semiautomática totalmente travada resiste à rotação manual. Se uma extremidade cônica se mover livremente após o carregamento do contêiner, esse canto está destravado. O posicionamento do contêiner antes do engate das travas é abordado separadamente na sequência para carregando uma plataforma.
Erros de instalação que geram responsabilidade:
- Bloqueio incompleto. O contêiner carrega o cone, mas a rotação não se completa. A unidade suporta peso estático, mas se solta devido à inércia da frenagem.
- Perfis incompatíveis. Utilizando uma trava giratória com geometria cônica projetada para uma profundidade de fundição de canto diferente, o cone se encaixa em um ângulo incorreto e não gera força de retenção total.
- Unidades mistas não pareadas. Combinar fechos de torção de diferentes fabricantes ou gerações de produtos no mesmo recipiente. A força de retenção, a carga de liberação e as características de desgaste diferem entre as unidades; conjuntos mistos não podem ser inspecionados ou certificados como um sistema compatível.
Com mais de 20 anos de experiência na fabricação de reboques de plataforma e rebaixados para compradores em mais de 30 países, a equipe de produção da Genron descobriu que a rotação incompleta no Ponto de Verificação 1 é o erro de instalação mais consistentemente associado a incidentes de deslocamento de carga relatados por operadores em campo — um padrão que torna a sequência de três pontos de verificação indispensável, em vez de apenas recomendada.
A verificação da trava giratória é um ponto de controle dentro de um processo mais amplo. fixação da carga Processo que rege a forma como cada carga sai do pátio. A aprovação de uma unidade em todos os três pontos de verificação depende, em parte, do próprio produto — e é aí que entram os critérios de rejeição na avaliação.
Retrátil vs. Não Retrátil: A Segunda Dimensão de Seleção
O tipo de mecanismo — semiautomático ou manual — é o principal fator de seleção, mas a configuração de montagem é a decisão prática que se segue imediatamente para reboques de plataforma plana e reboques de plataforma baixa.
Fechos de torção não retráteis São montados permanentemente acima do nível do convés. Sua cabeça de fixação permanece na posição elevada o tempo todo. São a opção mais simples e durável para reboques porta-contêineres dedicados — reboques que transportam exclusivamente contêineres ISO e não precisam acomodar carga geral entre as cargas de contêineres.
Fechos de torção retráteis Quando não estão em uso, as plataformas retráteis se dobram abaixo do nível do convés, criando uma superfície de carga plana. Quando o transporte de contêineres é necessário, a cabeça de fixação é levantada e travada na posição operacional. A principal vantagem das plataformas retráteis é a versatilidade do reboque: uma plataforma que transporta cargas conteinerizadas e não conteinerizadas pode alternar entre as configurações sem a necessidade de trocar componentes.
A desvantagem reside na complexidade mecânica. As unidades retráteis possuem mais peças móveis do que as equivalentes não retráteis, o que introduz pontos de inspeção adicionais e uma maior frequência de manutenção. Para rotas dedicadas a contêineres — onde o reboque raramente ou nunca transportará carga geral — as unidades não retráteis reduzem a necessidade de manutenção sem comprometer a funcionalidade.
A escolha entre reboques retráteis e não retráteis deve ser resolvida na fase de especificação, antes da compra, pois a adaptação de travas giratórias a uma estrutura de reboque existente exige a reestruturação dos pontos de distribuição de carga — uma modificação dispendiosa que os reboques projetados especificamente para esse fim evitam completamente. Os compradores que operam rotas dedicadas ao transporte de contêineres geralmente chegam a essa questão pela perspectiva oposta — começando por saber se um reboque esqueleto elimina completamente a necessidade de decidir.
Padrões de Rejeição na Inspeção: Quando uma Trava de Torção Precisa Ser Substituída
Uma trava giratória deve ser retirada de serviço quando qualquer uma das seguintes condições estiver presente, independentemente do cronograma operacional ou do prazo de entrega da peça de reposição.
| Critério de Rejeição | Indicador Observável | Risco se continuar |
|---|---|---|
| Rachaduras visíveis | Qualquer rachadura na cabeça do cone, no eixo ou na placa de base. | Fratura súbita sob carga |

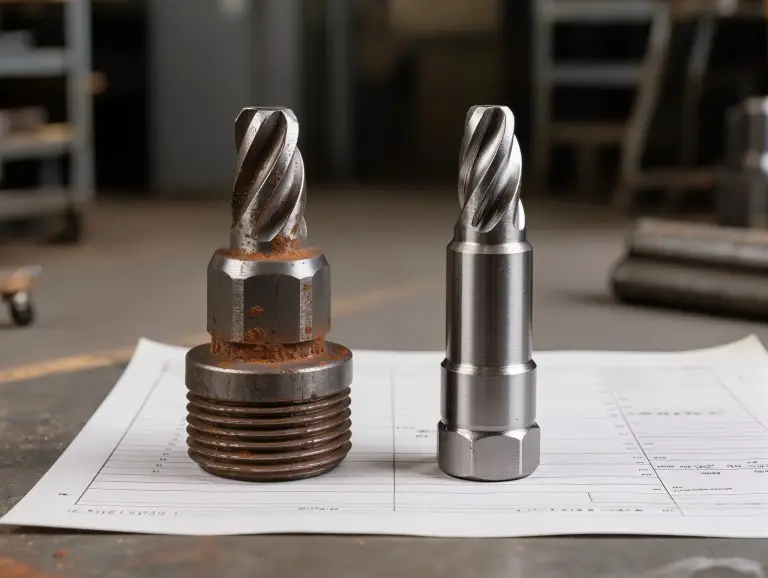

| acessório de cabeça em forma de cone | Uma perda mensurável na profundidade do ombro — tipicamente um décimo ou mais da dimensão nominal, embora o limite de rejeição aplicável deva ser confirmado em relação à especificação específica do produto em serviço. | Perda da força de retenção sob carga dinâmica |
| Falha no mecanismo de travamento | O cone gira livremente na posição travada; o pino indicador não retorna à posição travada. | Recipiente não fixado; força de retenção zero |
| Deformação da placa de base | Placa de base torta ou deformada que impede o contato nivelado com o convés. | Distribuição desigual da carga; fissuração por fadiga. |
| Corrosão além da superfície | Ferrugem penetrando no material base, corrosão visível no eixo do cone. | Carga de fratura imprevisível |
| Indicador ausente ou não funcional | Pino indicador ausente ou travado | Estado de bloqueio não verificável; inspeção impossível |
Na dúvida, substitua. O custo de uma trava giratória não se compara à responsabilidade por um evento de deslocamento de carga durante o transporte.
Os padrões de rejeição definem quando uma unidade deve ser retirada de serviço. A estrutura de documentação que se segue define o que os fornecedores devem comprovar antes que uma unidade entre em serviço.
Que documentos de conformidade exigir de um fabricante chinês de reboques?
A avaliação do fornecimento de travas giratórias de um fabricante chinês de reboques começa com o conhecimento de quais documentos solicitar — e por que cada um deles visa preencher uma lacuna diferente deixada pela compatibilidade dimensional. Este guia aborda a seleção de travas giratórias para configurações de plataforma plana e plataforma baixa. chassi de contêiner A seleção segue um caminho de especificação diferente.
| Tipo de documento | O que verifica | Por que isso importa |
|---|---|---|
| Relatório de teste de carga de terceiros | Classificação de carga estática e dinâmica sob condições de teste nominais | Confirma que o produto apresenta bom desempenho sob as forças do transporte rodoviário, e não apenas sob carga estática. |
| Certificado de rastreabilidade de materiais | Registros de grau de aço e tratamento térmico para cabeça cônica e pino de travamento. | Identifica materiais substituídos ou de qualidade inferior que não são visíveis na inspeção. |
| Registro de conformidade dimensional ISO 1161 | geometria de encaixe de canto | Confirma o ajuste — necessário, mas não suficiente por si só. |
| Relatório do teste de ciclo de fadiga | Número de ciclos de travamento/destravamento testados sem falha | Determina a expectativa de vida útil de acordo com a frequência do seu ciclo operacional. |
| Especificação de tratamento de superfície | Tipo de revestimento, espessura e resultados do teste de névoa salina | Prevê o desempenho anticorrosivo em ambientes operacionais úmidos ou costeiros. |
| Certificado do sistema de gestão da qualidade | ISO 9001 ou equivalente — confirma a consistência do processo de fabricação. | Reduz o risco de variação entre lotes |
O documento mais frequentemente ausente nas avaliações de compras é o relatório de teste de carga dinâmica. Os fornecedores costumam fornecer classificações de carga estática — que refletem o desempenho de empilhamento portuário — sem testes independentes de carga de inércia específica para rodovias. Solicite, no mínimo, um relatório de teste de carga dinâmica de terceiros, um certificado de rastreabilidade de materiais e um relatório de teste de fadiga cíclica. Verifique se o organismo emissor do teste é um laboratório terceirizado acreditado — e não a própria instalação de testes interna do fabricante.
Conclusão
Para reboques rodoviários de plataforma plana e rebaixada, as travas giratórias semiautomáticas são o tipo padrão apropriado, e a compatibilidade dimensional ISO é um ponto de partida, não uma qualificação. A lacuna na documentação — especificamente a ausência de relatórios de testes de carga dinâmica — é onde produtos inadequados para uso rodoviário entram em serviço sem serem detectados. Exigir relatórios de testes de carga dinâmica, registros de rastreabilidade de materiais e dados de ciclos de fadiga antes da compra é a maneira mais confiável de identificar produtos com especificações insuficientes na fase de qualificação, em vez de após um incidente de transporte.
Na Genron, nosso processo de especificação para caminhões plataforma e reboques rebaixados Fabricado em nossa base de produção em Qingdao, aplicamos esse mesmo padrão de documentação a todos os componentes de trava giratória que fornecemos. Se você estiver avaliando uma configuração de reboque para transporte de contêineres — ou revisando a especificação da trava giratória em uma unidade existente — nossa equipe técnica está disponível para analisar a lista de verificação da documentação e ajudá-lo a identificar quaisquer lacunas antes da compra.
FAQ
É possível instalar travas giratórias em um reboque plataforma já existente?
A adaptação de um reboque existente é estruturalmente complexa. As travas de torção transferem toda a carga do contêiner através de quatro pontos nos cantos, portanto, a estrutura do reboque deve ser projetada para esse caminho de carga desde o início. Adicionar travas a um reboque existente requer avaliação estrutural e possível reforço da estrutura — o custo e a viabilidade variam de acordo com o projeto do reboque. Especificar travas de torção na fase de construção é significativamente mais simples.
Por que alguns fornecedores oferecem travas de torção de grau marítimo para uso em reboques rodoviários?
Como o encaixe dimensional com as peças de canto ISO 1161 é idêntico, os produtos parecem intercambiáveis. As unidades de grau marítimo são classificadas para cargas estáticas verticais, não para a inércia do transporte rodoviário. Sempre solicite um relatório de teste de carga dinâmica específico para condições de transporte rodoviário; uma classificação apenas para carga estática não confirma a adequação para uso em rodovias.
Quais são os riscos de misturar fechos de torção de diferentes fabricantes?
Unidades mistas diferem em força de retenção, carga de liberação e taxa de desgaste. Um conjunto de unidades mistas não pode ser inspecionado ou certificado como um sistema combinado — a aprovação de uma unidade não valida as demais. Utilize o mesmo fabricante e lote de produto em todas as quatro posições de canto.
Como posso verificar se o relatório de testes de um fornecedor é legítimo?
Verifique se o relatório foi emitido por um laboratório terceirizado acreditado — e não pelas instalações de teste internas do fabricante. O relatório deve especificar as condições de teste, os valores de carga e o número de ciclos testados. Relatórios sem detalhes da metodologia de teste ou emitidos exclusivamente pelo fabricante devem ser considerados não verificados.
Com que frequência as fechaduras de torção devem ser inspecionadas durante o uso regular?
Inspecione antes de cada carga — verifique o ângulo de rotação, o estado do pino indicador e o contato uniforme da placa de base. Realize uma inspeção mais detalhada para verificar desgaste, rachaduras e corrosão nos intervalos de manutenção regulares, conforme definido pelo cronograma de manutenção do fabricante. Qualquer unidade que falhar na verificação pré-carga deve ser retirada de serviço imediatamente, independentemente do intervalo de manutenção.
