تعتمد احتياجات صيانة المقطورة نصف الهيكلية على عدد دورات التحميل، وعدد مرات التوصيل، وحالة الطريق، وبيئة التشغيل. يحتوي تصميم الإطار المفتوح على أجزاء أقل من المقطورة المغلقة، لكن هذا لا يعني أنها قليلة الصيانة.
نطاق التغطية: يغطي هذا الدليل المقطورات الهيكلية القياسية المستخدمة في نقل الحاويات براً. ولا ينطبق على مقطورات المحطات، أو عمليات الموانئ، أو هياكل التفريغ، أو المقطورات الخاضعة لقوانين التفتيش الإلزامي من طرف ثالث. إذا كنت بحاجة إلى نقطة انطلاق بشأن أساسيات الهيكل العظمي للمقطورة النصفية, ، ويشمل هذا المرجع هيكل المعدات وتوافق الحاويات قبل الخوض في نطاق الصيانة.
جدول المحتويات
لماذا لا يعني التصميم ذو الإطار المفتوح صيانة منخفضة
إزالة سطح الأرضية والألواح الجانبية لا تُخفف الحمل الهيكلي، بل تُركّزه. فكل دورة تشغيل للحاوية تُمرر قوة عبر العوارض الطولية الرئيسية والعوارض العرضية ونقاط تثبيت الأقفال. وبدون سطح لتوزيع هذا الحمل، تتعرض اللحامات ونقاط التوصيل لإجهاد متكرر، وهو ما لا يُمكن رصده بفحص روتيني.
الخطأ الأكثر شيوعًا هو افتراض أن قلة الأجزاء تعني صيانة أقل. يدفع هذا المشغلين إلى إهمال تشحيم أقفال الالتواء، أو إهمال فحص منطقة اللحام، أو تجاهل إعادة ربط مسامير التثبيت بعد فترة التليين. ثم يتراكم العطل تدريجيًا - تشقق حافة اللحام، وتصلب أقفال الالتواء، وتآكل محور الدوران. وبحلول الوقت الذي تصبح فيه هذه الأعطال مرئية دون فحص دقيق، تكون تكلفة الإصلاح أعلى بكثير من تكلفة الوقاية.
نلاحظ هذا النمط كثيراً. فالمقطورات التي تدخل خدمة النقل من الميناء إلى المستودع دون إعادة ربط المسامير الأولية تتعرض لتآكل جلبات نظام التعليق وارتخاء الإطار الفرعي خلال الأشهر الأولى من التشغيل. ويعود السبب في ذلك إلى إهمال بروتوكول التشغيل الأولي، وهو أمر يمكن الوقاية منه تماماً.
سبعة أنظمة فرعية أساسية تتطلب فحصًا دوريًا
يجب أن يشمل برنامج صيانة المقطورة الأساسي سبعة أنظمة فرعية. لكل منها نمط عطل خاص به. وتعتمد فترات الصيانة على ظروف التشغيل، وليس على جدول زمني ثابت واحد.
- الهيكل واللحامات الإنشائية — افحص العوارض الطولية الرئيسية، والعوارض العرضية، ومناطق الانحناء، ومناطق اللحام حول فتحات أقفال التثبيت. ابحث عن تشققات في حواف اللحام، وتآكل، وتشوهات في مناطق تركيب زوايا الحاويات. حدد وتيرة الفحص بناءً على المسافة المقطوعة ونوع سطح الطريق.
- مجموعات القفل اللولبي — افحص تآكل الكامة، وحالة دبوس القفل، ووجود أي شوائب في الغلاف، والتأكد من دورانها الكامل في جميع أوضاع الزوايا النشطة. راجع القسم المخصص لذلك أدناه.

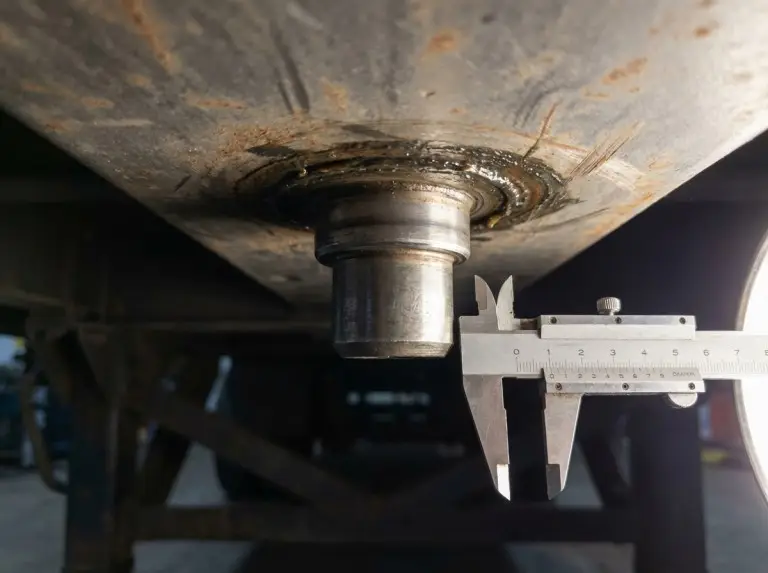

- محور الدوران والوصلة العلوية هذا هو الرابط الهيكلي الرئيسي بين المقطورة والجرار. تحقق من تآكل محور التوصيل وفقًا لمواصفات الشركة المصنعة، وافحص لوحة التوصيل العلوية بحثًا عن الشقوق، وتأكد من عزم ربط مسامير التثبيت. تُدرج إرشادات ما قبل الرحلة الصادرة عن إدارة سلامة النقل البري الفيدرالية (FMCSA) أجهزة التوصيل كفحص إلزامي. لا تتجاهل محور التوصيل.
- نظام التعليق بالنسبة لأنظمة التعليق ذات النوابض الورقية: افحص أوراق النوابض بحثًا عن الشقوق وتأكد من عزم ربط مسامير U. بالنسبة لأنظمة التعليق الهوائي: افحص أكياس الهواء، ووصلات صمام التسوية، ودبابيس تثبيت النوابض. استخدم دليل تجميع نظام التعليق المحدد لمعرفة قيم عزم الربط. القيم العامة غير موثوقة.
- نظام المكابح — افحص أنابيب الهواء، وأختام وصلات المكابح، وغرف المكابح، وأجهزة ضبط الخلوص، وحالة الأسطوانة أو القرص. تتآكل أختام وصلات المكابح مع كل دورة فصل. يؤدي ارتفاع معدل التوصيل اليومي إلى تلف الأختام تدريجيًا، حيث تظهر تسريبات هواء متقطعة قبل ظهور الأعطال المستمرة.
- الإطارات والعجلات — تحقق من ضغط الهواء في الإطارات وفقًا لجدول ضغط الهواء الموصى به من قبل الشركة المصنعة، وافحص عمق مداس الإطار وحالة الجنط، وتأكد من إحكام ربط صواميل العجلات. يؤثر كل من انخفاض ضغط الهواء وارتفاعه على توزيع الحمل على المحور. تحقق من ضغط الهواء قبل كل رحلة.
- الأنظمة الكهربائية وأنظمة منع انغلاق المكابح (ABS) — افحص أطراف الموصل عند سطح التوصيل، واختبر جميع الأضواء، وتحقق من مسار أسلاك نظام منع انغلاق المكابح (ABS)، وتأكد من توصيلات الحساسات. يؤدي تكرار فصل الموصلات إلى تآكل وتشويه دبابيس الموصل بمرور الوقت، مما ينتج عنه أعطال يصعب تتبعها دون فحص الموصلات نفسها.
كيف تحدد ظروف التشغيل فترات الصيانة
لا تتعامل مع قيم فترات الصيانة المُحددة من قِبل الشركة المصنعة كقواعد ثابتة. فهي تفترض فئة تشغيل ونوع طريق وحمولة مُحددة. إذا كانت ظروف التشغيل لديك مختلفة، فقم بتعديل فترات الصيانة.
تؤثر خمسة عوامل على معدل التآكل: الحمولة كنسبة مئوية من السعة المقدرة، وجودة سطح الطريق، وعدد مرات التوصيل اليومية، والتعرض للعوامل البيئية، وعمر المقطورة بالإضافة إلى سجل صيانتها. يعمل كل عامل منها بشكل مستقل. استخدم تأثيرها مجتمعة لتحديد جدولك الزمني.
كنقطة انطلاق - يتم التحقق منها دائمًا بالرجوع إلى دليل الشركة المصنعة الأصلية ووثائق مورد نظام التعليق - يُنظّم معظم المشغلين الصيانة وفقًا لما يلي: فحص ما قبل الانطلاق قبل كل رحلة؛ إعادة ربط المثبتات بعزم الدوران الأولي خلال أول 300-1000 كيلومتر وفقًا لمواصفات الشركة المصنعة الأصلية؛ التشحيم على فترات زمنية محددة من قبل الشركة المصنعة، مع زيادة التكرار في الظروف القاسية؛ وفحص شامل لجميع الأنظمة على الفترات الزمنية المذكورة في وثائق المقطورة ونظام التعليق. في الموانئ الساحلية التي تشهد فصلًا يوميًا، عادةً ما تحتاج الموصلات وخطوط هواء الفرامل إلى صيانة أسرع من الفترات الزمنية الأساسية.
قفل الالتواء وواجهة الحاوية: الأولوية الخاصة بالهيكل
تُعدّ صيانة أقفال اللفّ المهمة الأكثر تخصصًا في هذا المجال، وهي أيضًا الأقل حظًا من حيث الموارد مقارنةً بما تحميه. يعتمد تثبيت الحاوية على وصول كل قفل إلى نقطة تثبيت المزلاج بشكل كامل. القفل الذي يُغلق ظاهريًا دون أن يلامس نقطة التثبيت لا يوفر تثبيتًا موثوقًا به في حال صدمات الطريق أو الكبح الشديد.
تُثبّت أقفال اللفّ في زوايا الحاويات المصممة وفقًا للمعيار ISO 1161. يحدد هذا المعيار المتطلبات البُعدية والوظيفية لزوايا حاويات السلسلة 1. يجب أن يستند تقييم التآكل إلى كلٍّ من مواصفات التفاوت المسموح بها من قِبل مُصنِّع القفل وهندسة واجهة ISO 1161. قد تُؤدي أجزاء الكامة، التي تعمل بشكل صحيح عند تركيبها لأول مرة، إلى تثبيت جزئي مع تراكم التآكل على أسطح التلامس.

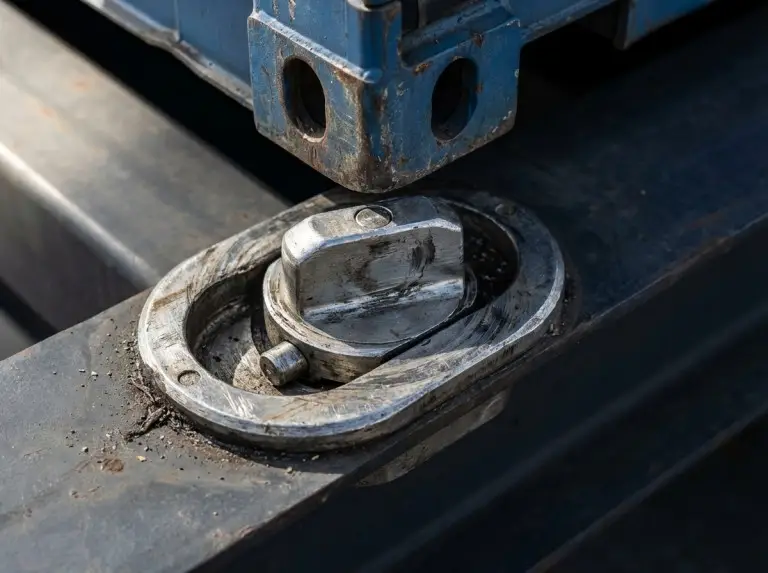

يجب أن يشمل كل فحص ما يلي: تشحيم محور الكامة، وتآكل شكل الكامة ودبوسها، وإزالة أي شوائب من الهيكل، والتأكد من وصول كل قفل إلى موضع التثبيت قبل التحميل. استبدل القفل اللولبي عند ظهور أي من هذه الأعراض: عدم دوران الكامة بشكل كامل، أو تعطل موضع التثبيت تحت الضغط اليدوي، أو تشوه واضح في الهيكل، أو فشل في تثبيت المزلاج. تحقق من هذه المؤشرات بالرجوع إلى وثائق خدمة الشركة المصنعة للقفل.
إن افتراض أن وضع المقبض المرئي يؤكد تثبيته بالكامل - دون إجراء فحص فعلي - يؤدي إلى بقاء الحاوية مثبتة ولكنها غير مؤمنة. ويمكن تجنب ذلك قبل كل دورة تحميل.
الهيكل واللحام والتآكل: ثلاثة مستويات من الفحص
يتم فحص الهيكل واللحام على ثلاثة مستويات. معرفة متى يجب الانتقال إلى المستوى الأعلى هو القرار الرئيسي.

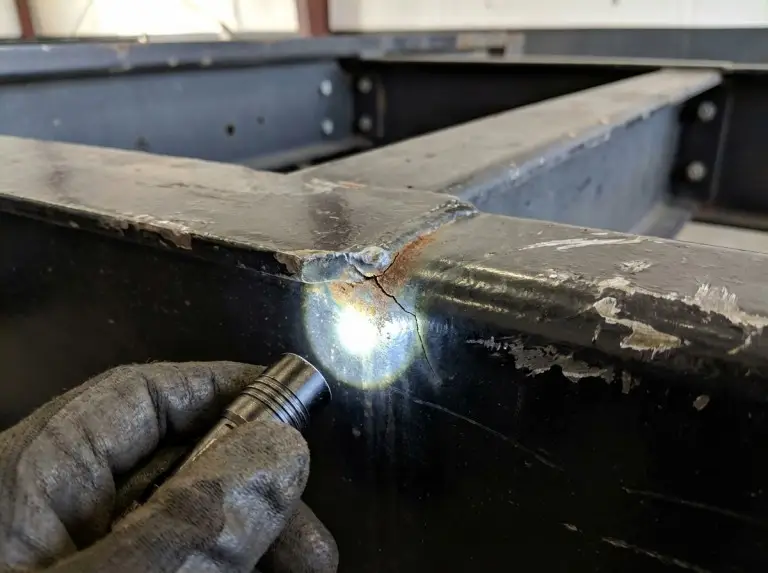

- المستوى 1 —يُعد الفحص البصري هو الأساس في كل فترة صيانة. تحقق من مناطق الإجهاد الرئيسية: أطراف اللحام عند وصلات العارضة بالعارضة الطولية، ومقطع وصلة العنق المعقوف، ومناطق اللحام حول جيوب قفل الالتواء. يُعد مقطع وصلة العنق المعقوف موقعًا عالي الإجهاد في كلا نوعي الإطار - يختلف توزيع الإجهاد في هذه المنطقة بين هيكل ذو رقبة معقوفة مقابل هيكل ذو إطار مستقيم, وينبغي أن يراعي الفحص الهندسة التي تستخدمها وحدتك
- المستوى 2 - فحص تفصيلي يُعزى ظهور هذه المشكلة إلى: صوت طقطقة مسموع جديد تحت الحمل، تشوه مرئي في مناطق تركيب زوايا الحاويات، صدأ سطحي عند حافة اللحام الهيكلي، تشغيل مطول بكامل الطاقة تقريبًا على طرق وعرة، أو قطع مسافات طويلة مع سجل فحص محدود. نظّف المنطقة وافحصها بدقة. استخدم طرق الجسيمات المغناطيسية أو الصبغة المتغلغلة عند ظهور مؤشرات الشقوق.
- المستوى 3 - تقييم الانسحاب والإصلاح ينطبق هذا الإجراء عند التأكد من وجود تشققات أو تشوهات أو تآكل كبير. اتبع مواصفات إصلاح الهيكل الخاصة بالشركة المصنعة للمقطورة أو معيار إجراءات اللحام المطبق. إن إعادة المقطورة إلى الخدمة بعد إصلاح هيكلها دون إذن من الشركة المصنعة يُعدّ خطرًا على السلامة والامتثال.
تعتمد مكافحة التآكل على المعالجة السطحية الأصلية وبروتوكول الترميم المُستخدم عند تلف الطلاء. اتبع مواصفات الشركة المصنعة الأصلية للمقطورة أو فئة التآكل المناسبة وفقًا لمعيار ISO 12944 لبيئتك. تختلف متطلبات الحماية اختلافًا كبيرًا بين فئتي C2 (المناطق الداخلية الجافة) وC4-C5 (المناطق الساحلية والصناعية).
متطلبات الامتثال ووثائق الصيانة
يجب أن تستوفي الشاحنات نصف المقطورة ذات الهيكل العظمي على الطرق العامة قواعد الصيانة والتفتيش في كل منطقة تعمل فيها. وتحدد هذه القواعد الحد الأدنى المطلوب. وقد تمتد فترات الصيانة التي يجريها المصنّع الأصلي إلى فترات أطول.
في الولايات المتحدة، ينصّ البند 396 من الجزء 49 من قانون اللوائح الفيدرالية على ضرورة الفحص والإصلاح والصيانة الدورية للمركبات التجارية. وبموجب البند 396.17، يُشترط إجراء فحص دوري كل 12 شهرًا على الأقل، مع ضرورة الاحتفاظ بسجلات الفحص داخل المركبة أو معها. وبموجب البند 396.11، يجب على السائقين الإبلاغ عن أي أعطال تؤثر على سلامة التشغيل. كما يجب الاحتفاظ بسجلات تقارير السائقين والإصلاحات وتوقيعات الاستلام لكل وحدة. وتُلزم إرشادات إدارة سلامة النقل البري الفيدرالية (FMCSA) قبل الرحلة بفحص أجهزة الربط والفرامل والأضواء والإطارات والعجلات قبل كل رحلة.
في الاتحاد الأوروبي، يحدد التوجيه 2014/45/EU إطار اختبار صلاحية المركبات للسير على الطرق. وتضع الدول الأعضاء جداول الفحص ومعايير العيوب الخاصة بها، لذا تختلف المتطلبات من بلد لآخر.
بغض النظر عن الاختصاص القضائي، يجب أن تتضمن السجلات ما يلي: تاريخ الفحص، ورقم تعريف المقطورة، والأنظمة التي تم فحصها، والعيوب التي تم اكتشافها، والإجراءات المتخذة، والأجزاء التي تم استبدالها، ورقم تعريف الفني. تكشف السجلات الجيدة عن أنماط الأعطال المتكررة وتدعم عمليات تدقيق الامتثال.
أخطاء الصيانة التي تقصر من عمر خدمة المقطورة الهيكلية
ثلاثة أخطاء تظهر بشكل متكرر في عمليات تشغيل المقطورات الهيكلية. كل منها ناتج عن التعامل مع المقطورة كمعدات سلبية بدلاً من كونها نظامًا ذا تآكل متوقع.
يُعدّ إهمال إعادة ربط مسامير التثبيت بعد فترة التليين الخطأ الأكثر شيوعًا في المراحل الأولى. تستقرّ القطع الجديدة تحت تأثير دورات التحميل الأولية. وتستمرّ مسامير التثبيت التي لم يُعاد ربطها ضمن المسافة المحددة من قِبل الشركة المصنّعة الأصلية في الارتخاء بفعل الاهتزازات. ويتأثر كلٌّ من سلامة نظام التعليق ووصلات الإطار الفرعي. ويتطلّب إصلاح هذا الخلل بعد تفاقم الارتخاء تفكيكًا أكثر بكثير من إعادة الربط الأصلية.
يُعدّ عدم انتظام التشحيم الخطأ الثاني، ويظهر بكثرة في عمليات النقل التي تضمّ أكثر من سائق، حيث لا يُخصّص سائق لمقطورة مُحدّدة. تجفّ نقاط الشحم في جميع أنحاء مكونات المحور، ومحاور التعليق، وآليات القفل اللولبي في الوقت نفسه. ويُقلّل وجود سجلّ تشحيم موثّق، يُخصّص لسائق واحد لكلّ مقطورة، من هذه المشكلة بشكلٍ كبير.
يُعدّ تأجيل معالجة الصدأ في اللحامات الهيكلية السبب الثالث. ففي المقطورات التي تتعرض لدورات تحميل مستمرة، يتطور الصدأ السطحي في اللحامات الحاملة للأحمال إلى تآكل سطحي وفقدان للمعدن الأساسي إذا لم تتم معالجته قبل موعد الصيانة الدورية التالية. وتُكلّف المعالجة المبكرة جزءًا بسيطًا من تكلفة الإصلاح الهيكلي أو سحب المقطورة من الخدمة.
الخاتمة
تعتمد صيانة المقطورات الهيكلية على ثلاثة عوامل: المواصفات الهيكلية التي دخلت بها المقطورة الخدمة، وبرنامج فحص دوري يتناسب مع ظروف التشغيل الفعلية، والقدرة على اكتشاف التآكل مبكرًا. إن برنامجًا يغطي جميع الأنظمة الفرعية السبعة - اللحامات، وأقفال الالتواء، ومحور التوجيه، ونظام التعليق، والفرامل، والإطارات، والأنظمة الكهربائية - وفقًا لفترات زمنية محددة من قبل الشركة المصنعة مع مراعاة شدة التشغيل، سيتفوق على برنامج يعتمد على جداول زمنية افتراضية.
في شركة Genron، تتضمن كل عملية تسليم لمقطورة نصفية هيكلية وثائق تدعم برنامج الصيانة اللازم للوحدة: مواقع مناطق اللحام، ومواصفات غلاف قفل الالتواء، وتفاوتات محور التوجيه، ومواصفات الطلاء، وجداول عزم ربط المثبتات. في عمليات النقل على مسارات متعددة، نوصي بتحديد وتيرة الفحص وفقًا لأكثر المسارات تطلبًا. يتراكم إجهاد الهيكل مع كل دورة تحميل. ولن يكون البرنامج المبني على الظروف المتوسطة كافيًا عند تراكم دورات التحميل الشاقة على المسارات المختلفة.
إذا كنت بصدد إنشاء بروتوكول صيانة لمقطورات الهيكل الجديدة من طراز Genron، أو مراجعة نطاق الفحص الحالي، أو التخطيط لتوسيع أسطولك، فتصفح موقعنا الإلكتروني. مقطورات هيكلية للبيع أو شارك بيانات مسارك، وتكرار دورة التحميل، ومزيج أحجام الحاويات، وبيئة التشغيل مع فريقنا. سنؤكد الأنظمة الفرعية والفترات الزمنية الأكثر أهمية لتطبيقك ونقدم الوثائق الداعمة لذلك.
الأسئلة الشائعة
هل يقلل البناء ذو الإطار المفتوح من متطلبات الصيانة الإجمالية؟
يؤدي الهيكل المفتوح إلى إزالة الألواح وأرضية الشاحنة، مما يحد من نطاق الفحص. لكن الأجزاء التي تحمل حمولة الحاوية الكاملة - اللحامات، وأقفال الالتواء، ومحور الدوران، والعوارض الطولية - تحتاج إلى نفس القدر من الاهتمام الذي تحتاجه أي مقطورة نصفية مماثلة في ظروف مشابهة.
ما هي بدائل زناد الأقفال اللولبية؟
استبدل القفل عند ظهور أي من هذه الأعراض: عدم دوران الكامة بالكامل إلى وضع القفل، أو تعطل آلية التثبيت تحت الضغط اليدوي، أو تشوه واضح في الهيكل، أو فشل في تثبيت المزلاج. راجع مواصفات التفاوت المسموح به من الشركة المصنعة للقفل وهندسة وصلة تركيب الزاوية وفقًا لمعيار ISO 1161 لتقييم التآكل.
متى يجب تقصير فترات الصيانة؟
قم بتقصيرها عندما تنخفض جودة سطح الطريق، أو يزداد معدل التوصيل اليومي، أو تقترب الحمولة باستمرار من السعة المقدرة، أو تصبح البيئة أكثر رطوبة أو تآكلًا. استخدم إرشادات فئة الخدمة في دليل الشركة المصنعة الأصلية للمعايرة.
ما هي الوثائق المطلوبة للامتثال؟
تختلف المتطلبات باختلاف الولاية القضائية. بموجب الجزء 396 من الباب 49 من قانون اللوائح الفيدرالية في الولايات المتحدة، يجب أن تتضمن السجلات تقرير الفحص الدوري السنوي، وتقارير أعطال السائق، وموافقة الإصلاح. أما مشغلو الاتحاد الأوروبي فيتبعون تطبيق دولهم الأعضاء للتوجيه 2014/45/EU. يجب أن تتضمن جميع السجلات رقم تعريف المقطورة، وتاريخ الفحص، والأنظمة التي تم فحصها، والأعطال التي تم اكتشافها، والإجراءات المتخذة.
متى يستدعي كسر الإطار سحبه من الخدمة؟
أي تشقق مؤكد في لحام رئيسي يتحمل الأحمال - مثل وصلات العوارض المتقاطعة، أو وصلات عنق الإوزة، أو لحامات جيوب القفل اللولبي - يستلزم تقييمًا وفقًا لمواصفات الإصلاح الهيكلي للشركة المصنعة للمقطورة قبل إعادة الوحدة إلى الخدمة. ولا يُعدّ الرصد دون تقييم الإصلاح مناسبًا لمناطق اللحام المعرضة للإجهاد.
